| Matériau du corps | Fonte nodulaire |
| Modèle | D381X-16Q |
| Spécification | DN50-300 |
| Pression nominale | 1,0/1,6/2,5 MPa |
| Température de fonctionnement | 0-80°C |
| Supports applicables | eau |
| Normes de conception | GB/24924-2011 |
Présentation du produit

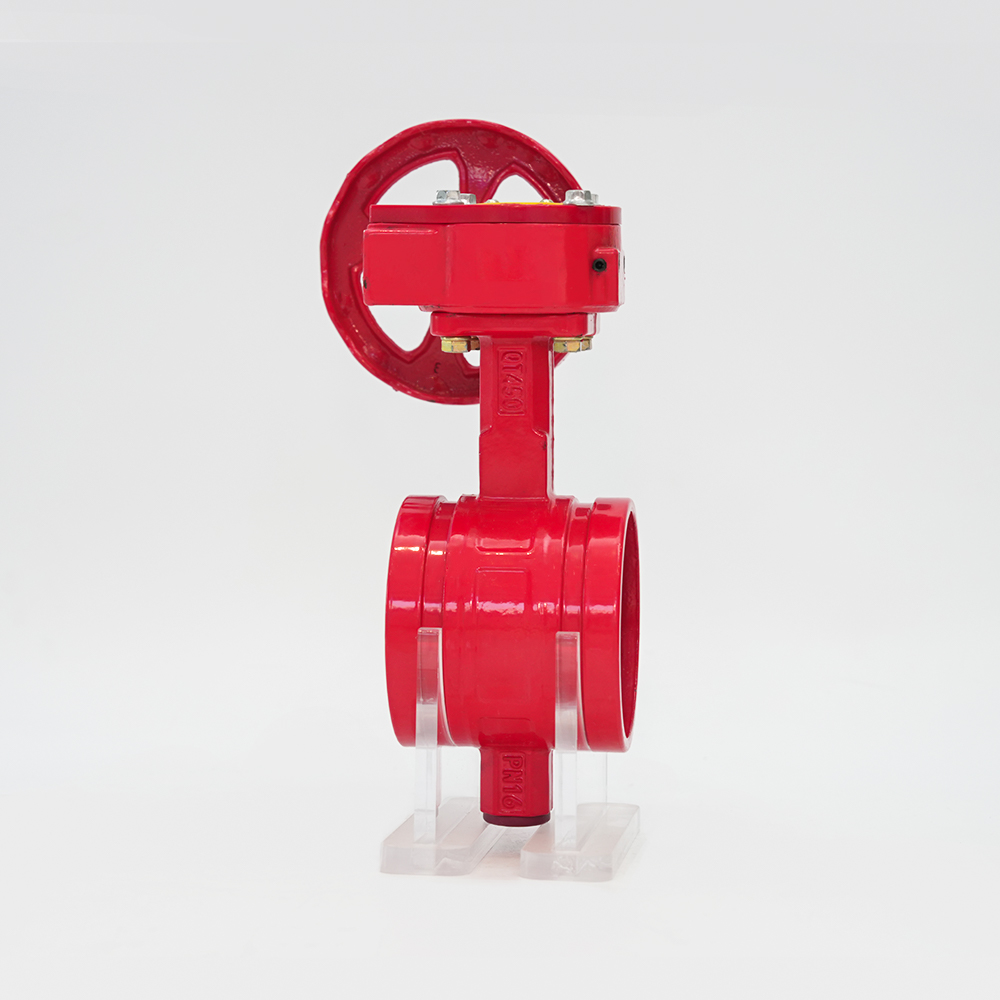

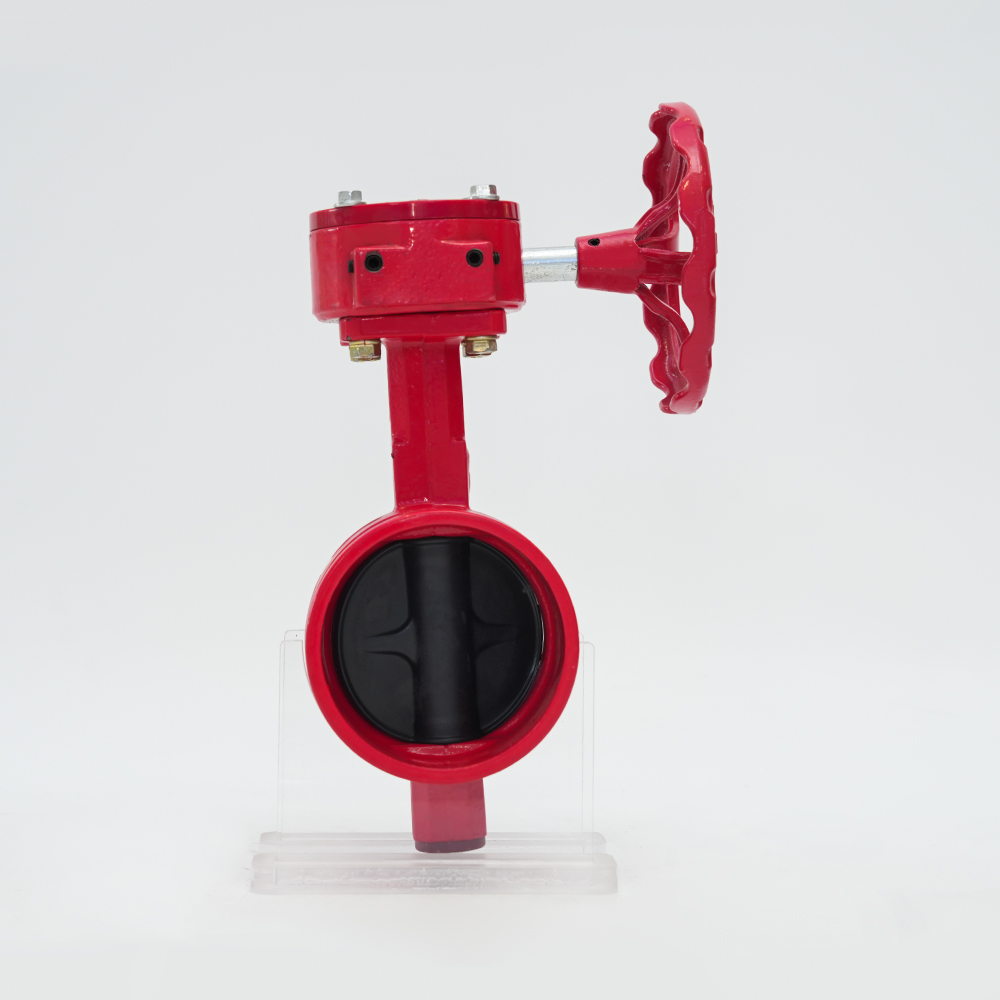

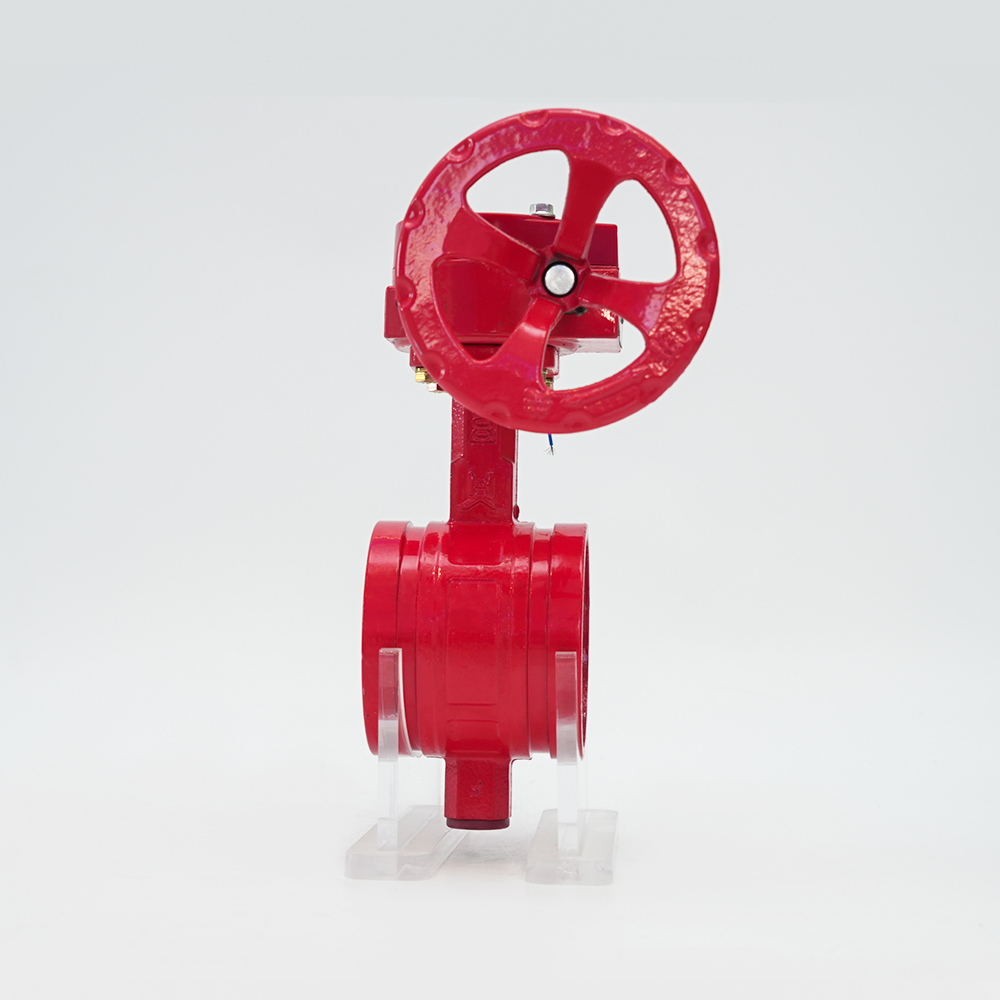

La vanne papillon à engrenage à vis sans fin rainurée est légère, a une vitesse de commutation relativement rapide et a une petite distance de fonctionnement. Il comporte des mots d'échelle d'ouverture et de fermeture, qui peuvent facilement identifier la situation de commutation. Les vannes papillon sont largement utilisées dans les conduites d'alimentation en eau et de drainage dans les secteurs de l'énergie électrique, de l'hydraulique, des industries chimiques, de la construction urbaine et d'autres industries. Réseaux routiers, systèmes de traitement des eaux usées et autres domaines.
Caractéristiques
Il est rapide, facile et sûr à installer, n'est pas limité par le site d'installation, est pratique pour l'entretien des canalisations et des vannes, possède une isolation contre les vibrations et le bruit et surmonte la déviation provoquée par la connexion coaxiale des canalisations dans une certaine plage d'angle. Il résout les avantages de la dilatation et de la contraction thermiques causées par les différences de température.

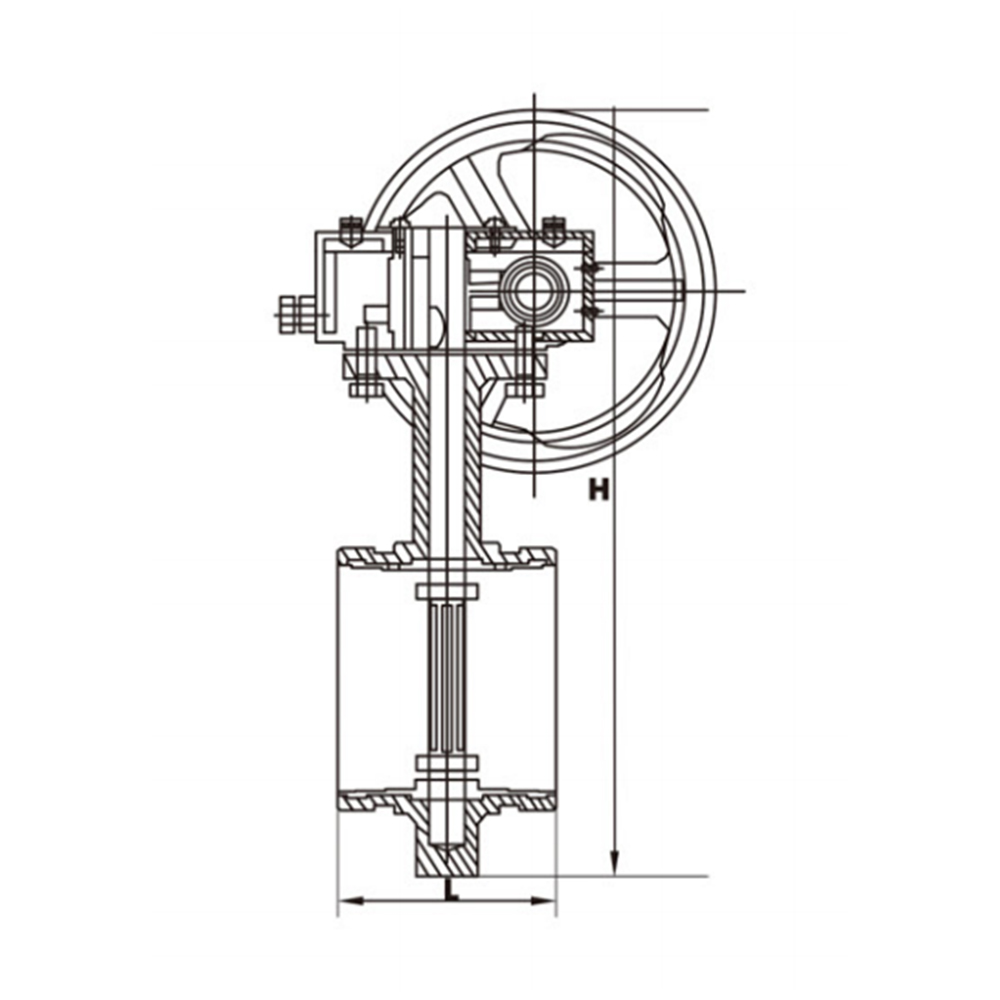

Paramètres du produit
| D381X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 80 | 80 | 80 | 102 | 110 | 110 | 148 | 160 | 168 |
| H | 200 | 215 | 235 | 285 | 300 | 330 | 440 | 540 | 800 |
| Cercle extérieur | 60 | 76 | 89 | 108 | 114 | 140 | 159 | 165 | 219 | 273 | 325 |
