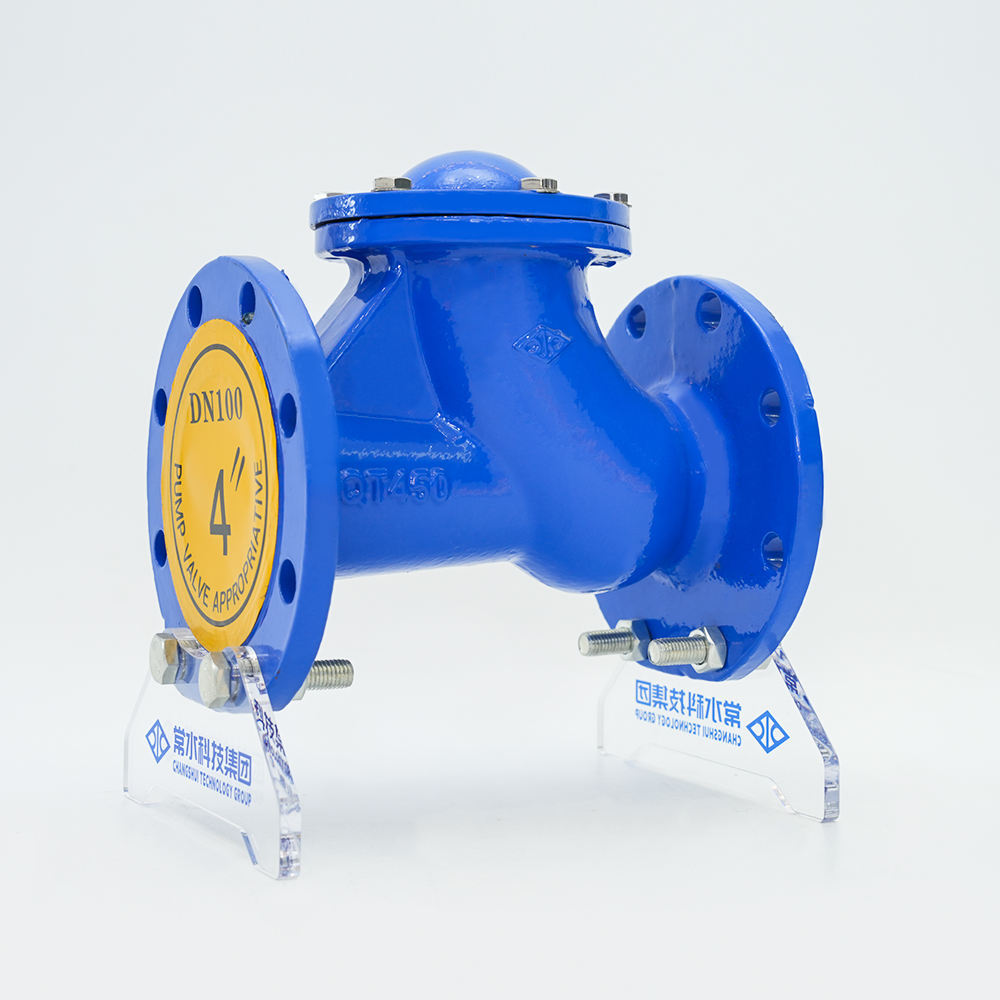

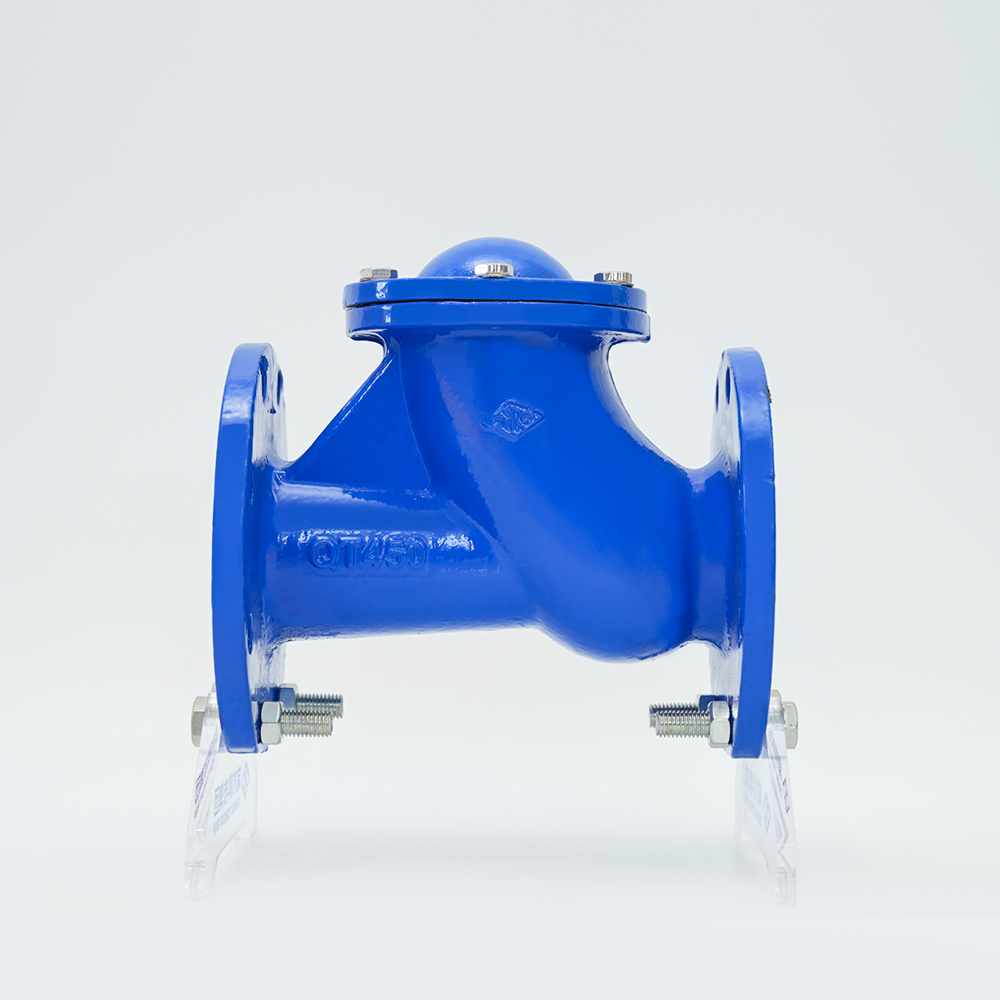

Clapet anti-retour à bille roulante à glissière HQ41X-16Q

Présentation du produit

Le clapet anti-retour à bille utilise une bille roulante recouverte de caoutchouc comme disque de valve. Sous l'action du fluide, il peut rouler de haut en bas sur le coulisseau intégré au corps de la vanne pour ouvrir ou fermer la vanne. Il a de bonnes performances d’étanchéité et ne produit pas de coups de bélier. Le corps de la vanne adopte un canal d'écoulement d'eau complet, avec un débit important et une faible résistance. La perte de charge est 50 % inférieure à celle du type swing. Il peut être installé horizontalement ou verticalement. Il peut être utilisé dans les réseaux de canalisations d'eau froide, d'eau chaude et d'égouts industriels et domestiques, et convient mieux aux pompes submersibles pour eaux usées. Température 0-80 ℃. Il peut être installé à la sortie d'eau de la pompe à eau pour empêcher le reflux et les coups de bélier d'endommager la pompe.

Caractéristiques du produit

1. Le disque de la vanne se ferme rapidement et la pression du coup de bélier est faible ;

2. Les pipelines horizontaux et verticaux peuvent être utilisés et sont faciles à installer ;

3. Le canal d'écoulement est lisse et la résistance du fluide est faible ;

4. Action sensible et bonnes performances d’étanchéité ;

5. La course du disque de vanne est courte et l'impact de fermeture de la vanne est faible ;

6. Structure globale, simple et compacte, belle apparence ;

7. Longue durée de vie et haute fiabilité.

Matériaux des pièces principales

Paramètres techniques du produit

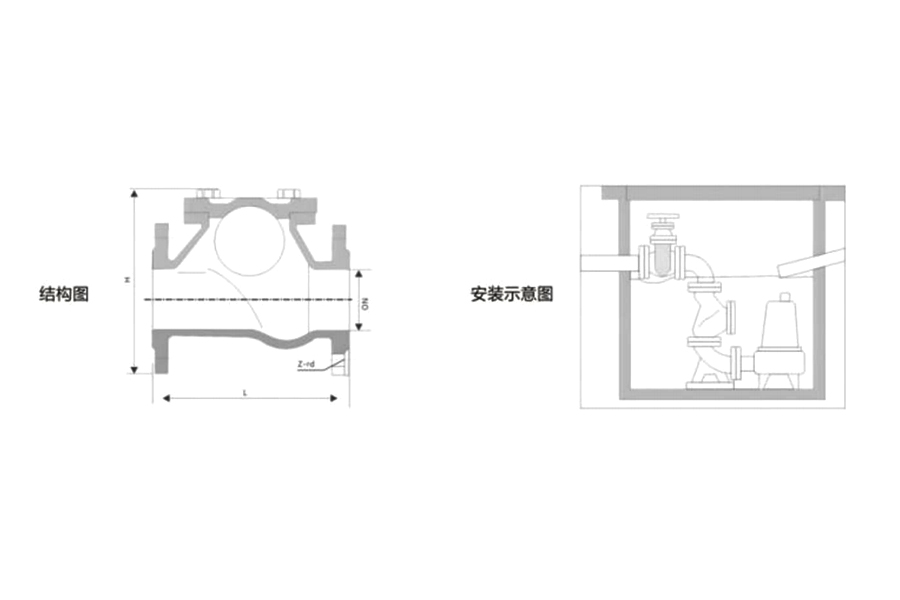

Schéma d'installation
