Clapet anti-retour à disque en caoutchouc H44X-16Q

Le clapet anti-retour à clapet en caoutchouc est principalement composé du corps de valve, du couvercle de valve et des parties principales du clapet en caoutchouc. Le caoutchouc est constitué d'un rabat en fonte ductile et doublé de caoutchouc EPDM ou nitrile. Il a une longue durée de vie et il n'est pas facile d'accumuler des débris. Facile à entretenir. Cette vanne convient aux systèmes d'alimentation en eau et de drainage. Il peut être installé à la sortie de la pompe à eau pour empêcher le reflux et les coups de bélier d'endommager la vanne de la pompe. Il peut également être installé dans le tuyau de dérivation des conduites d'eau d'entrée et de sortie pour empêcher l'eau de la piscine de refluer dans le système d'eau.

  • Clapet anti-retour à disque en caoutchouc H44X-16Q
  • Clapet anti-retour à disque en caoutchouc H44X-16Q
  • Clapet anti-retour à disque en caoutchouc H44X-16Q
  • Clapet anti-retour à disque en caoutchouc H44X-16Q
  • Clapet anti-retour à disque en caoutchouc H44X-16Q
  • Clapet anti-retour à disque en caoutchouc H44X-16Q
Contacterez-nous

Descriptif

Matériau du corps

Fonte nodulaire

Modèle

H44X-16Q

Spécification

DN40-600

Pression nominale

1,0/1,6/2,5 MPa

Température de fonctionnement

0-80°C

Supports applicables

eau

Normes de conception

GB/24924-2010


Présentation du produit

Cette vanne est principalement utilisée à la sortie des pompes de canalisation dans les systèmes d'approvisionnement en eau et de drainage, la protection incendie, la climatisation, l'électricité, la construction, l'alimentation, le traitement de l'eau, l'administration municipale, la construction navale et d'autres canalisations pour empêcher le reflux des fluides. Étant donné que la bague d'étanchéité de ce produit adopte une conception inclinée, le temps de fermeture est court, ce qui peut réduire la pression des coups de bélier. Le disque de valve est composé de caoutchouc nitrile résistant à l'huile et d'une plaque d'acier pressée à haute température. Il a une bonne résistance à l’érosion et des performances d’étanchéité. La structure du produit est simple et la maintenance, la réparation et le transport sont faciles.

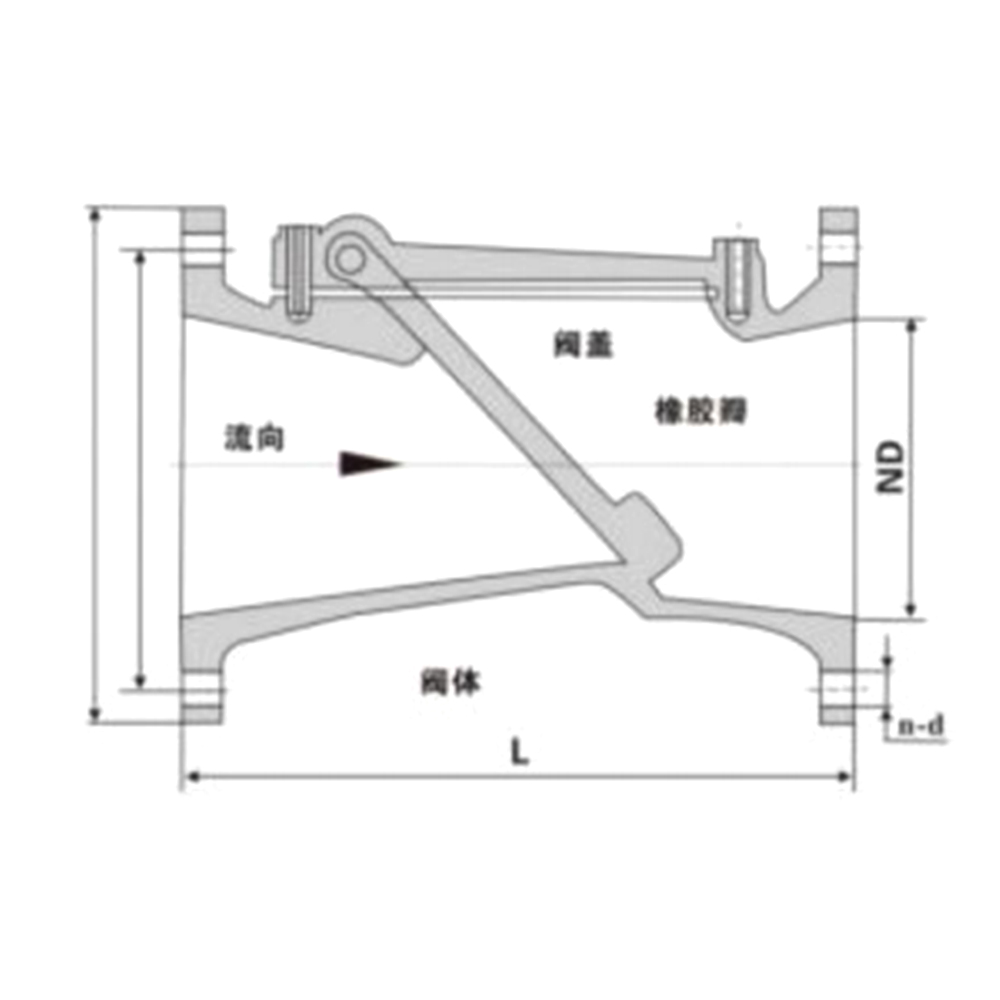

Matériaux des pièces principales

Numéro de série Partie principale Matériel
1 Corps de vanne QT450
2 Bonnet QT450
3 Vessie de valve Assemblages en caoutchouc
4 Joints caoutchouc nitrile
5 Attaches Norme

Paramètres techniques du produit

Spécification (DN) 50 65 80 100 125 150 200 250 300
Longueur de la vanne (mm) 205 217 238 292 332 360 492 620 700
Pression d'essai
(MPa)
Logement 1,5-2,4
Sceau 1.1-1.76
Pression nominale (MPa) 1,0-1,6
Température applicable 0-80 ℃
Supports applicables eau et fluides faiblement corrosifs
