| Matériau du corps | Fonte nodulaire |
| Modèle | GL41H-16Q |
| Spécification | DN40-600 |
| Pression nominale | 1,0/1,6/2,5 MPa |
| Température de fonctionnement | 0-80°C |
| Supports applicables | eau |
| Normes de conception | GB/24924-2010 |

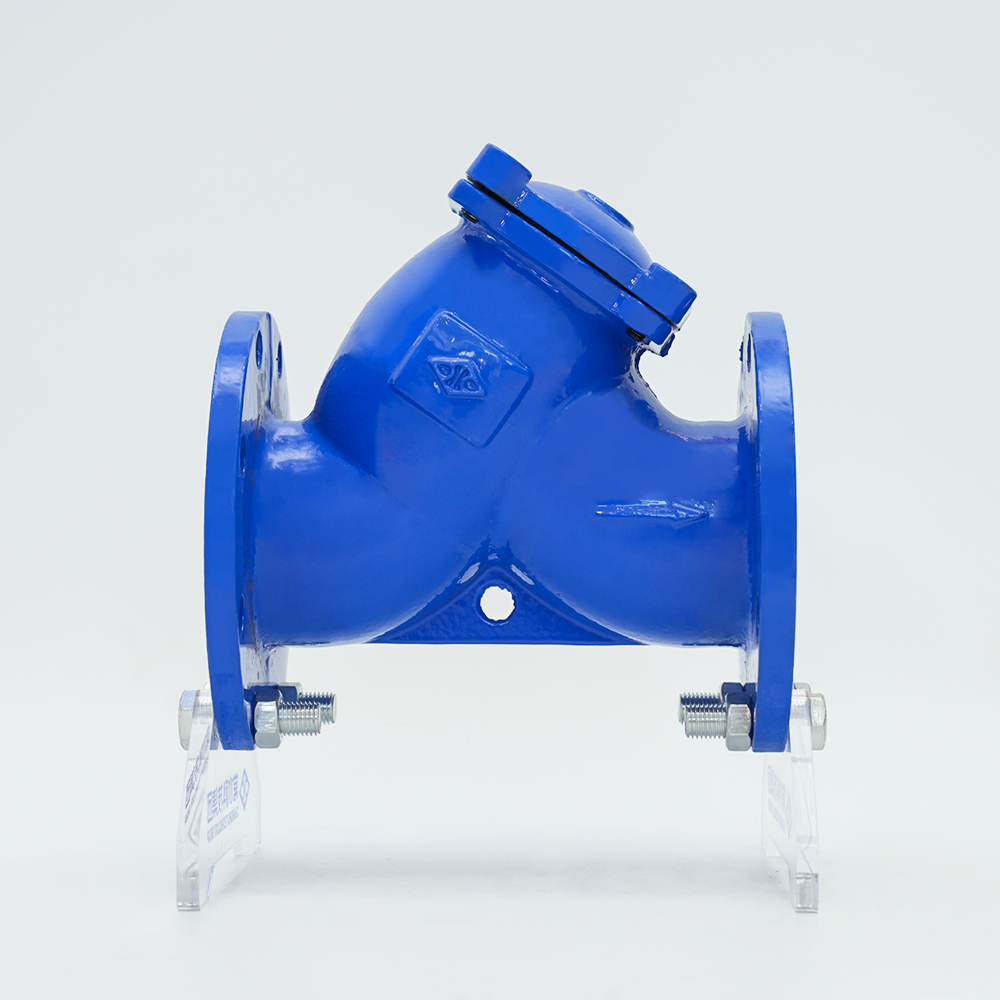

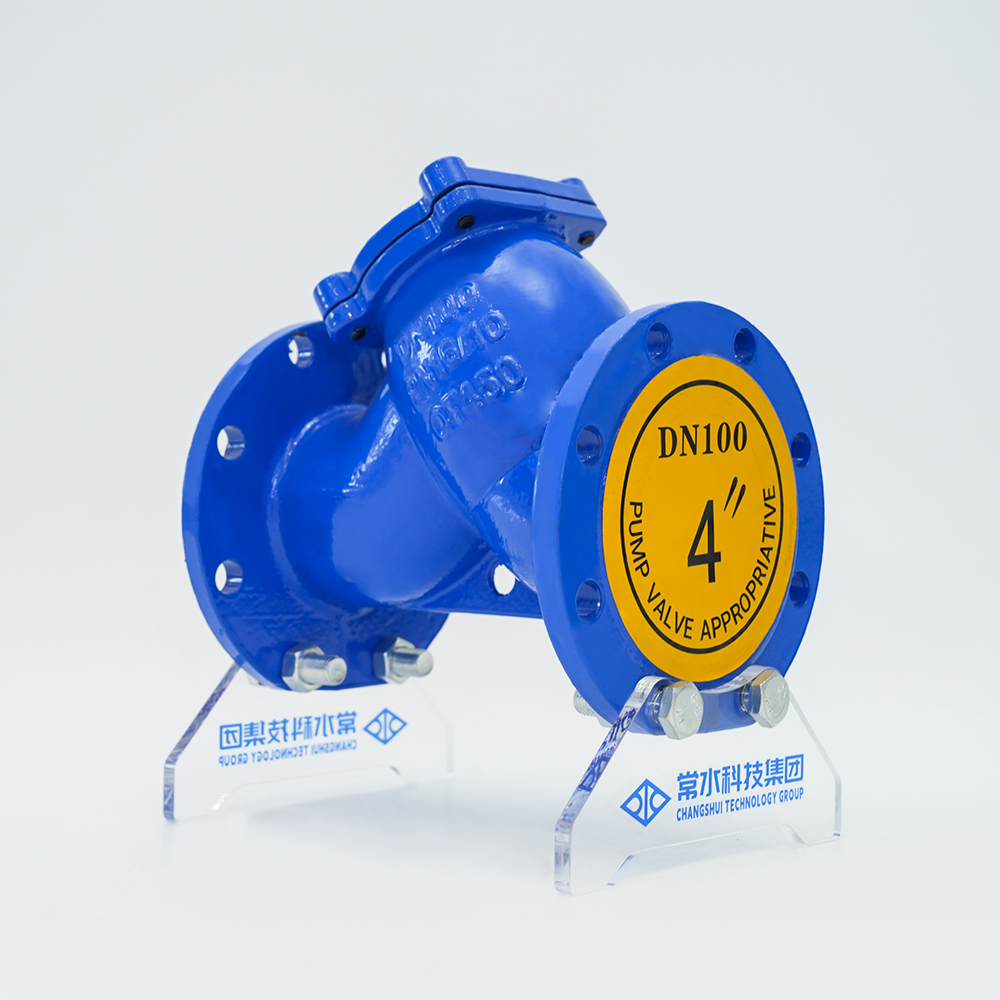

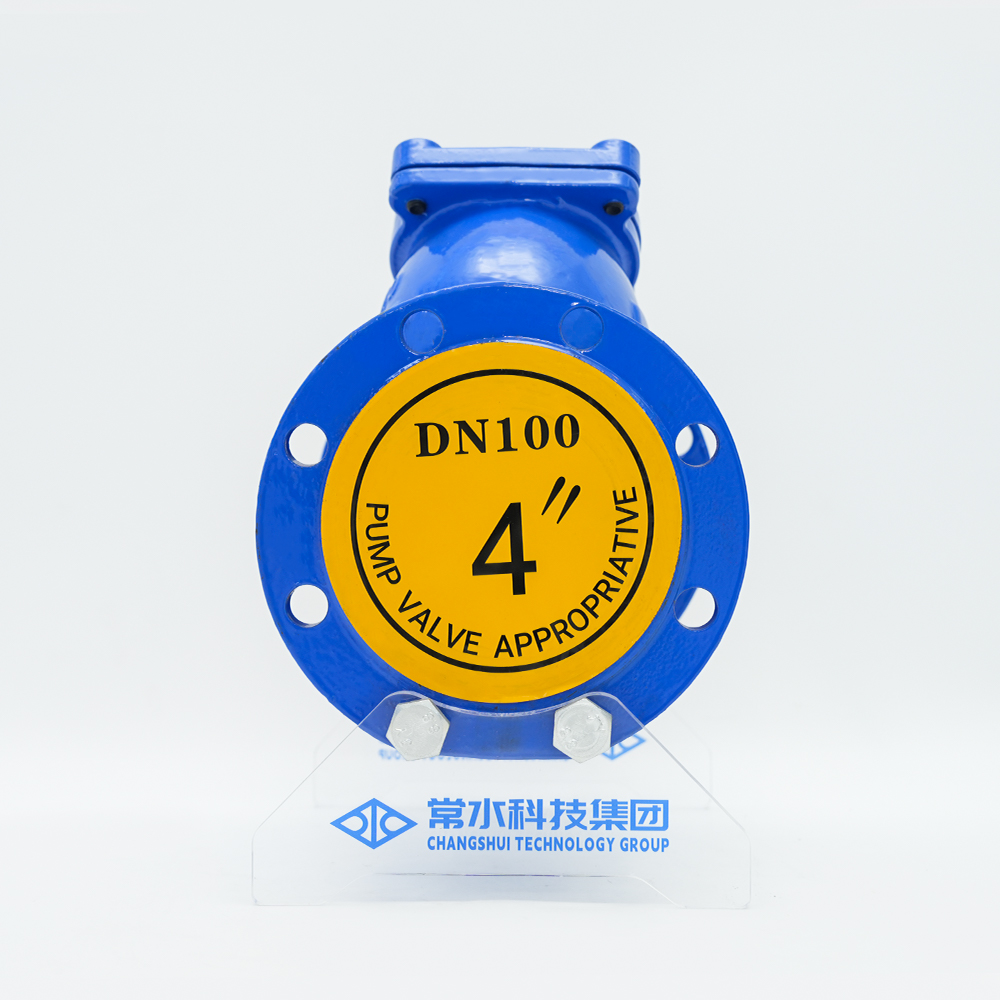

Présentation du produit
Le filtre de type Y est un dispositif indispensable dans le système de canalisations pour le transport des fluides. Il est généralement installé à l'extrémité d'entrée d'un réducteur de pression, d'une soupape de surpression, d'une vanne de niveau d'eau fixe ou de tout autre équipement pour éliminer les impuretés dans le milieu afin de protéger les vannes et l'équipement. d'usage normal.
Le filtre présente les caractéristiques d'une structure simple, d'une faible résistance et d'une évacuation pratique des eaux usées. Les fluides applicables peuvent être l’eau, le pétrole et le gaz. Généralement, la maille d'eau est de 18 à 30 mailles, la maille de ventilation est de 40 à 100 mailles et la maille d'huile est de 100 à 480 mailles. Le filtre peut être fabriqué selon les exigences de l'utilisateur. Température moyenne ≤225℃
Paramètres techniques du produit
| Modèle | Forme de connexion | Pression nominale PN(MPa) | Résister à la pression d'essai de pression (MPa) | Pression de fonctionnement (AMP) |
| GL41H-10 | bride | 1.0 | 1.1 | 1.0 |
| SY4P-16 | bride | 1.6 | 1.76 | 1.6 |
| SY4P-25 | bride | 2.5 | 2.75 | 2.5 |
| Matériau du boîtier | Filtrer | Surface totale du maillage |
| Fonte grise | acier inoxydable | 3~4DN |
| fonte nodulaire |
| acier au carbone |
Paramètres de taille du produit
DN (mm) | Dimensions (mm) |
| L | H | H1 |
| 65 | 250 | 198 | 270 |
| 80 | 280 | 210 | 295 |
| 100 | 350 | 250 | 344 |
| 125 | 400 | 305 | 422 |
| 150 | 440 | 358 | 485 |
| 200 | 500 | 450 | 602 |
| 250 | 580 | 503 | 710 |
| 300 | 670 | 578 | 815 |
| 350 | 780 | 598 | 844 |
| 400 | 850 | 618 | 872 |
| 450 | 850 | 693 | 978 |
| 500 | 1000 | 765 | 1080 |
