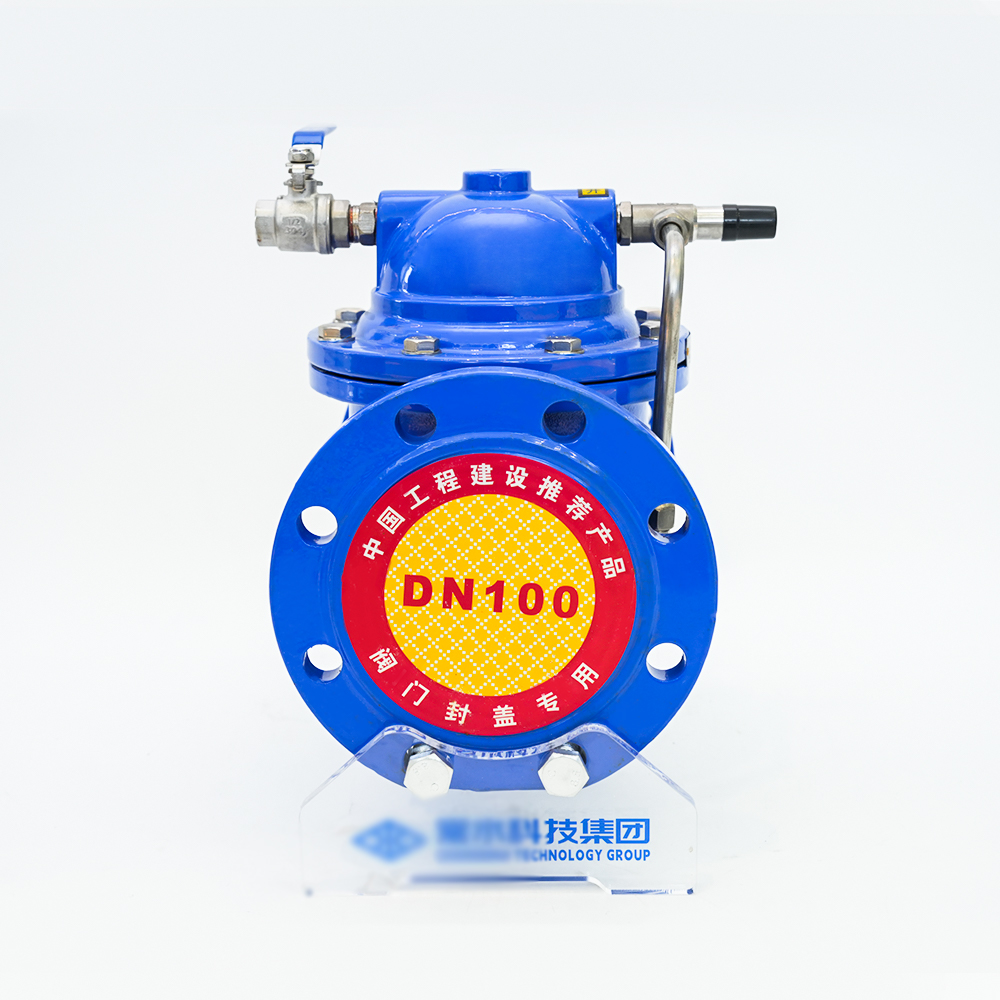

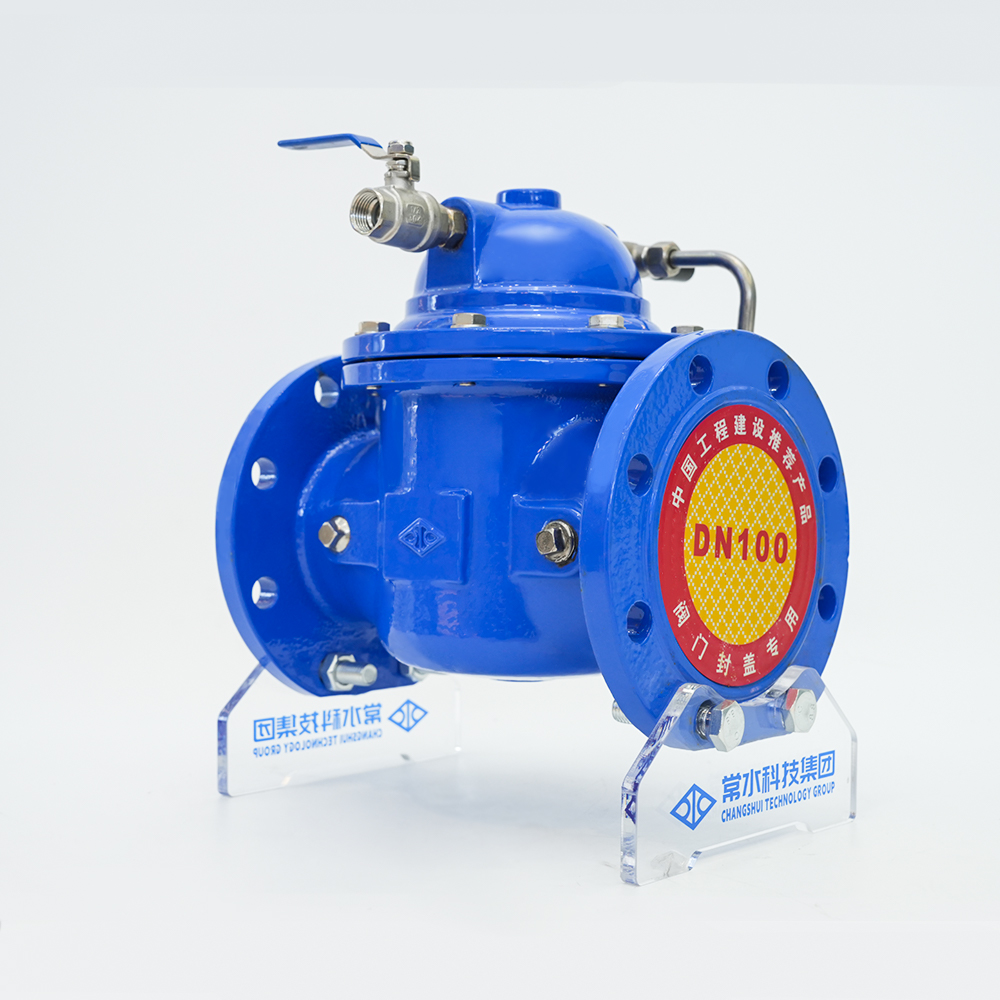

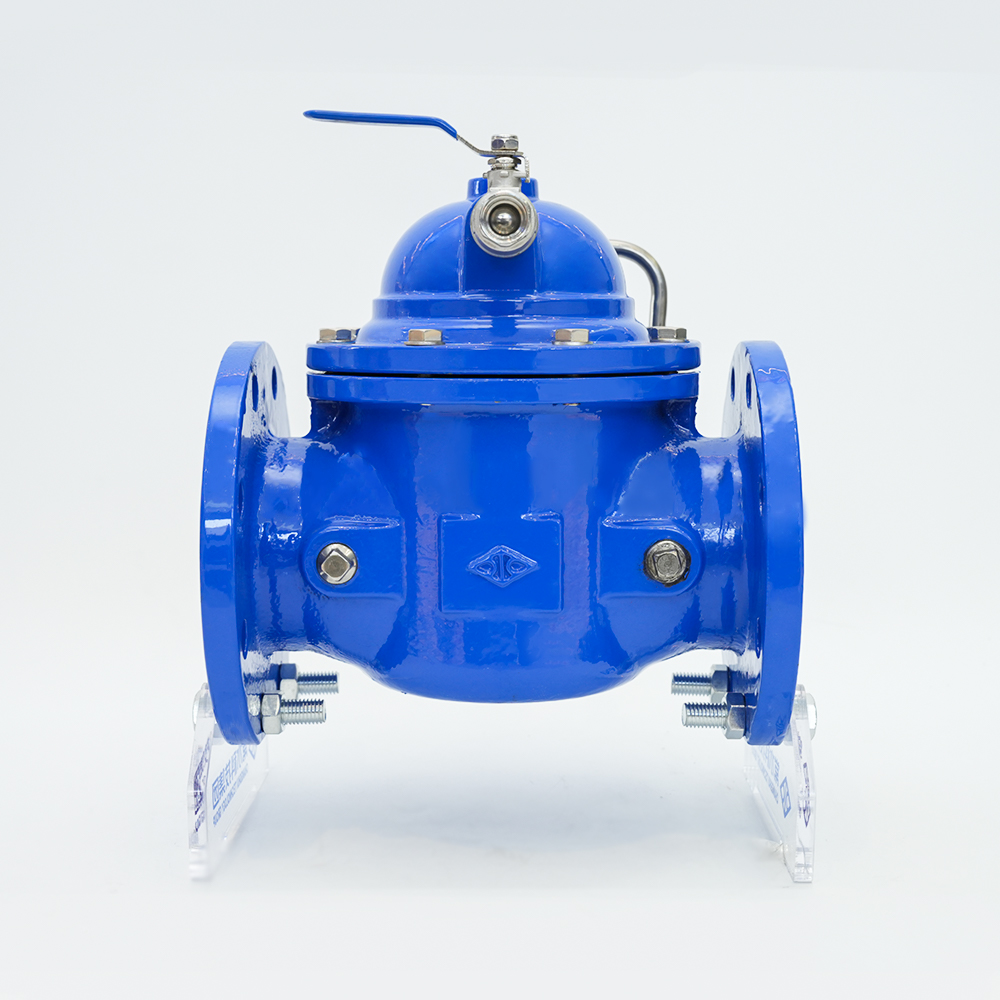

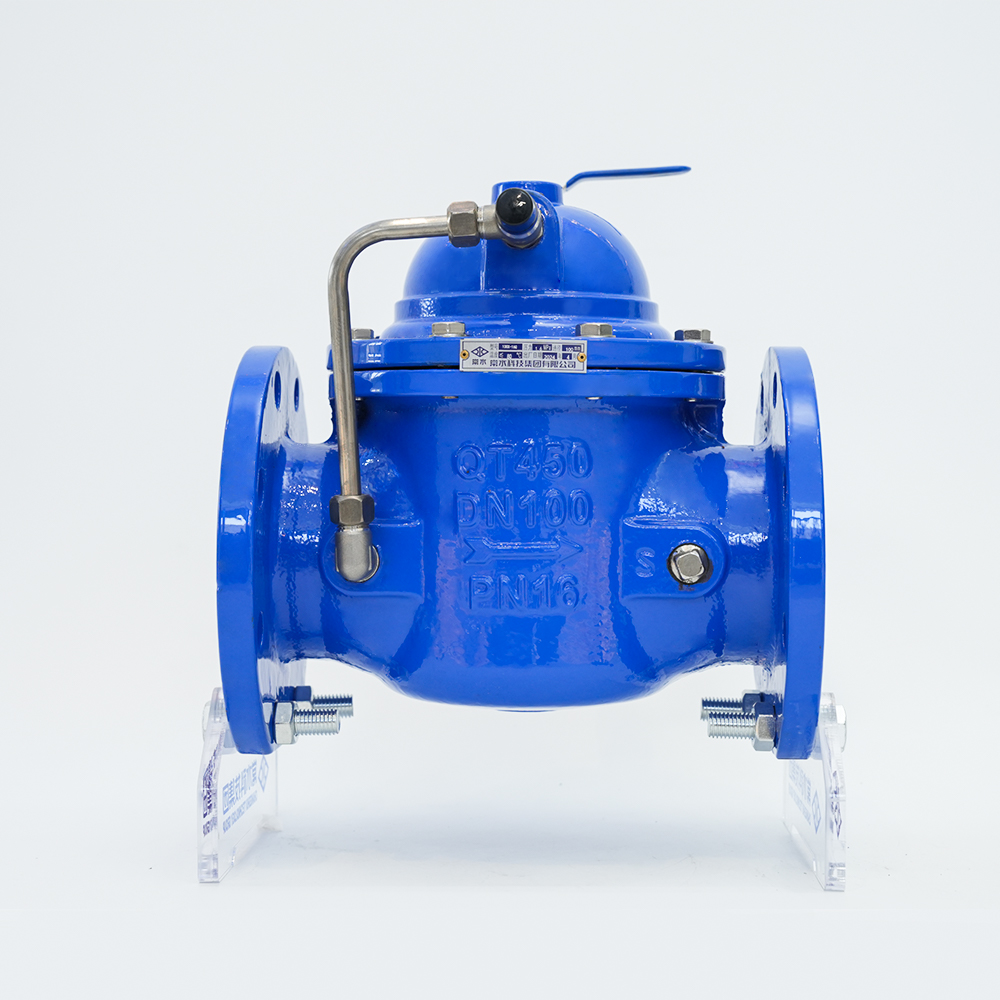

Vanne à flotteur télécommandée 100X-16Q

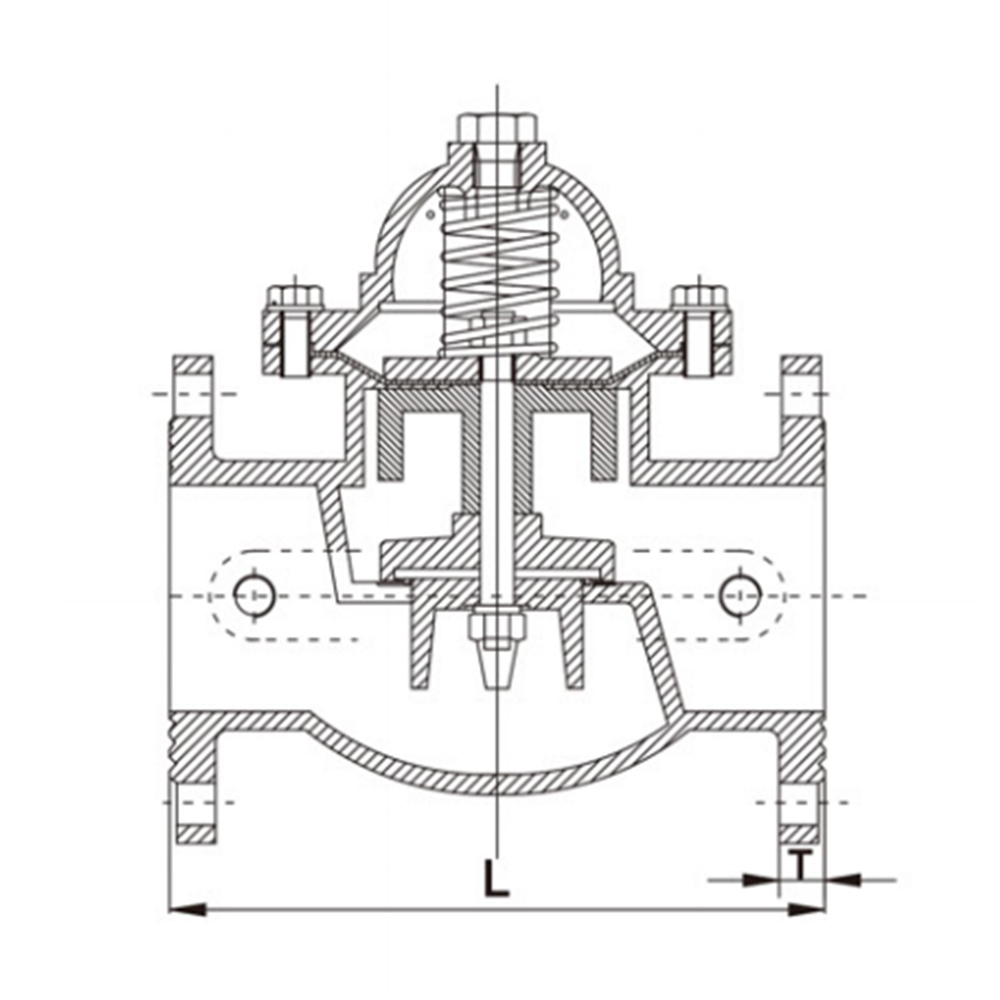

Caractéristiques structurelles

La vanne de commande hydraulique est une vanne contrôlée par la pression de l'eau. Il se compose d'une vanne principale et de son conduit attaché, d'une vanne pilote, d'une vanne à pointeau, d'un robinet à bille et d'un manomètre. Selon l'objectif, la fonction et le lieu d'utilisation, il peut évoluer vers des vannes à flotteur télécommandées, des réducteurs de pression, des clapets anti-retour à fermeture lente, des vannes de régulation de débit, des soupapes de surpression, des vannes de commande électriques hydrauliques, etc. Les vannes de commande hydrauliques sont divisées en type à membrane et en type à piston. Leurs principes de fonctionnement sont les mêmes. Ils sont alimentés par la différence de pression SP entre l'amont et l'aval et sont contrôlés par la vanne pilote de sorte que le diaphragme (piston) fonctionne de manière hydraulique différentielle et est complètement automatiquement ajusté par l'hydraulique. Le disque de la vanne principale est complètement ouvert, complètement fermé ou dans un état régulé. Lorsque l'eau sous pression entrant dans la chambre de commande au-dessus du diaphragme (piston) est évacuée dans l'atmosphère ou dans la zone basse pression en aval, la valeur de pression agissant sur le bas du disque de la vanne et au-dessous du diaphragme est supérieure à la valeur de pression au-dessus, de sorte que le disque de la vanne principale est poussé en position complètement ouverte ; lorsque l'eau sous pression entrant dans la chambre de commande au-dessus du diaphragme (piston) ne peut pas être évacuée vers l'atmosphère ou la zone basse pression en aval, la force agissant sur le diaphragme (piston) piston). La valeur de pression ci-dessus est supérieure à la valeur de pression ci-dessous, de sorte que le disque de la vanne principale sera poussé jusqu'à la position complètement fermée. Lorsque la valeur de pression dans la chambre de commande au-dessus du diaphragme (piston) se situe entre la pression d'entrée et la pression de sortie, le disque de la vanne principale est dans un état de réglage et sa position de réglage dépend de l'effet de contrôle de liaison de la vanne à pointeau et de la vanne pilote réglable dans le système de conduits. La vanne pilote réglable peut ouvrir ou fermer son propre petit port de vanne via la pression de sortie en aval et changer avec elle, modifiant ainsi la pression contrôlée au-dessus du diaphragme (piston) et contrôlant la position de réglage du disque de vanne principale.

Utilisation du produit

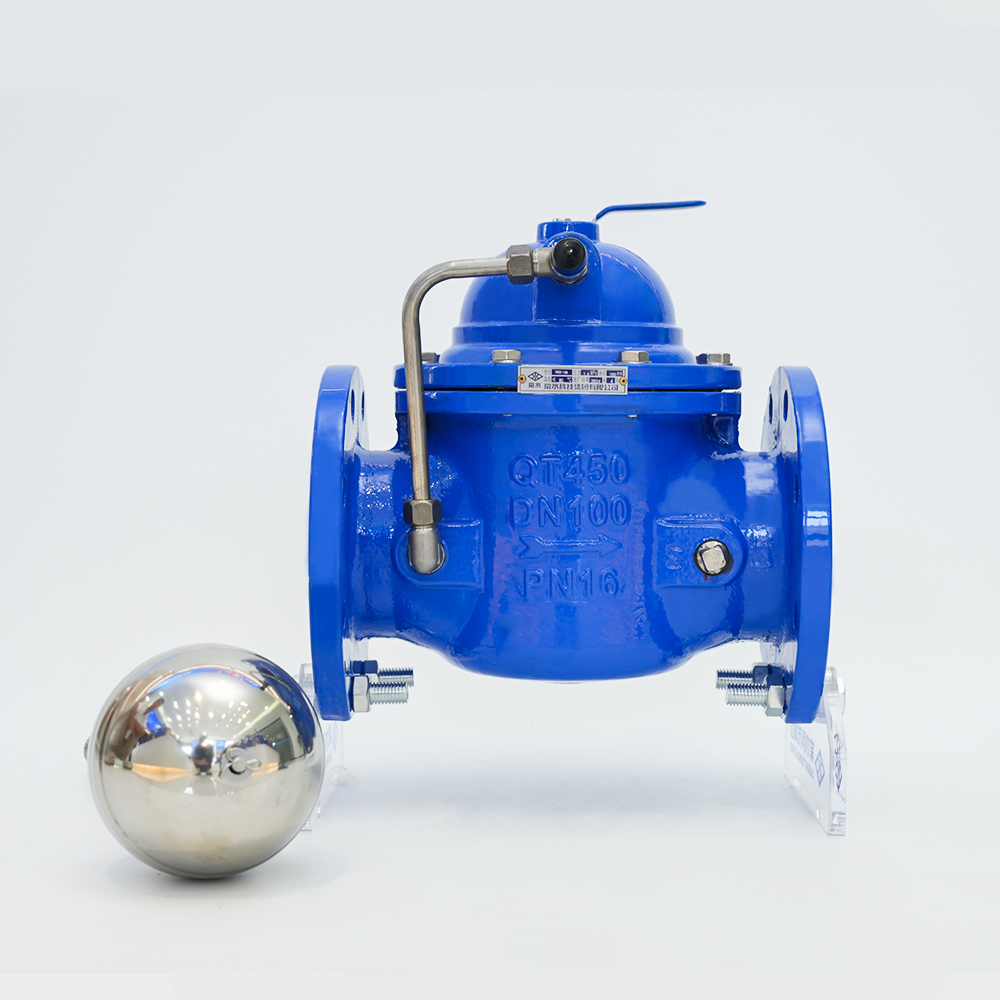

La vanne se compose d'une vanne principale et d'une vanne pilote externe. Il utilise la bille flottante dans l'eau pour relier la vanne de guidage en raison des changements de niveau de liquide, de sorte que la vanne principale fournit de l'eau et se ferme, contrôlant ainsi le niveau d'eau de la piscine (réservoir) et du château d'eau dans une certaine plage pour éviter les débordements et les niveaux d'eau bas. La vanne convient aux systèmes d'alimentation en eau automatique de diverses piscines (réservoirs) et châteaux d'eau dans les entreprises industrielles et minières et les bâtiments civils et est également utilisée dans les systèmes d'alimentation en eau à circulation de chaudières atmosphériques. La vanne principale s'ouvre rapidement et se ferme lentement sans provoquer de coup de bélier. Il est hermétiquement fermé et il n'y a aucun risque d'inondation.

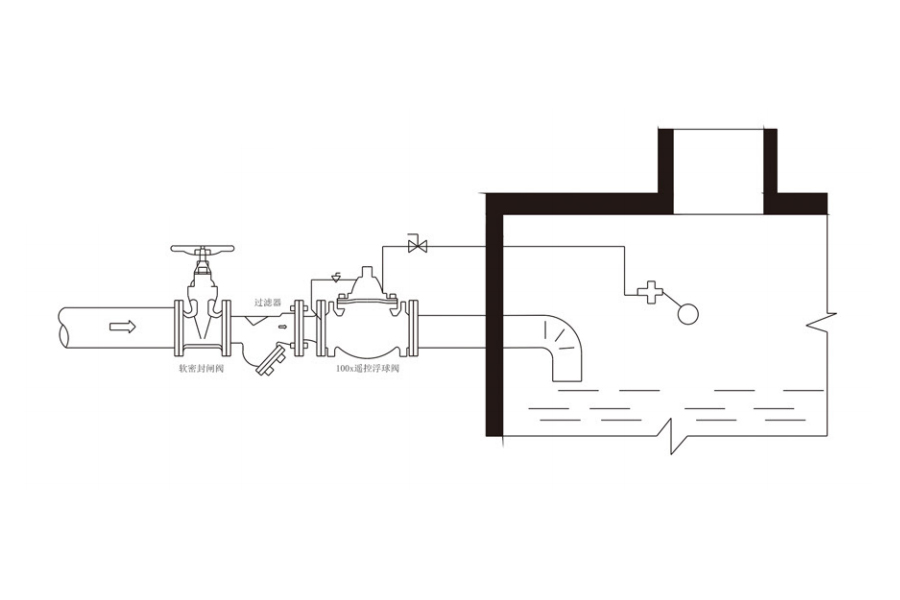

Schéma d'installation
