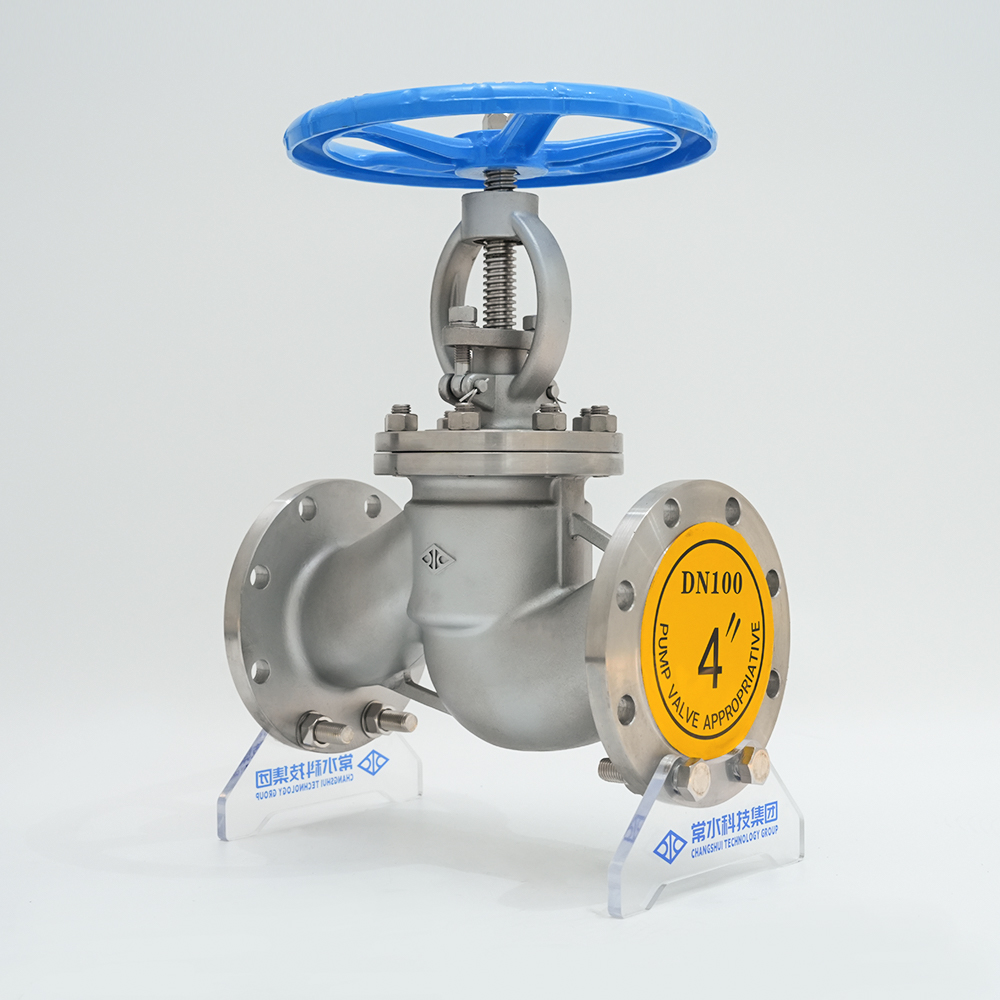

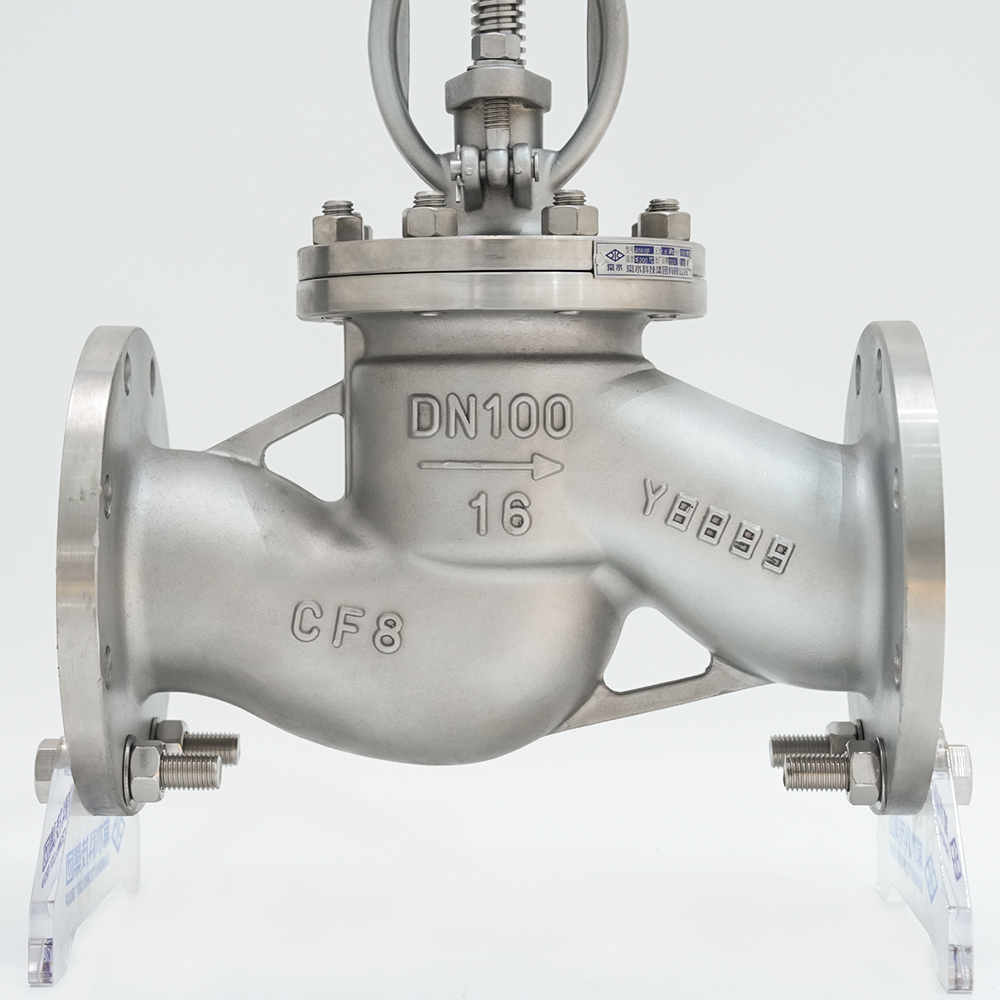

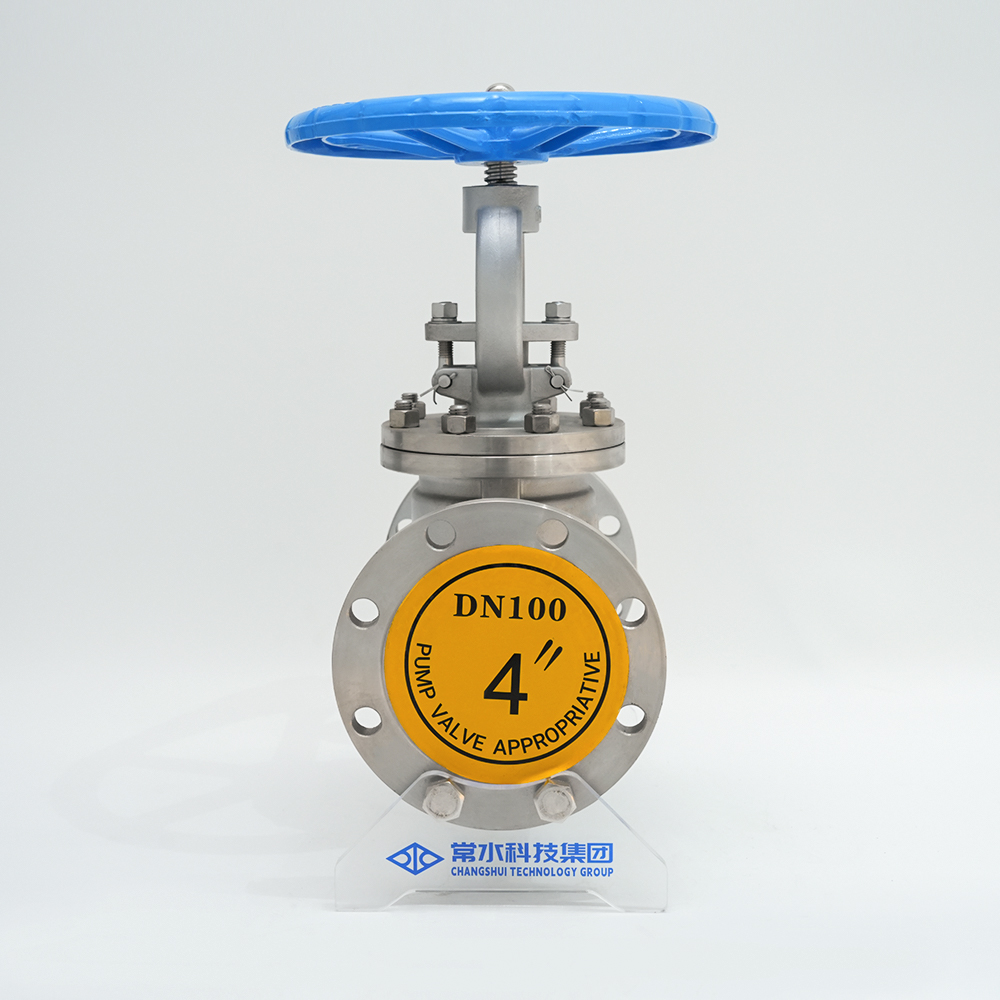

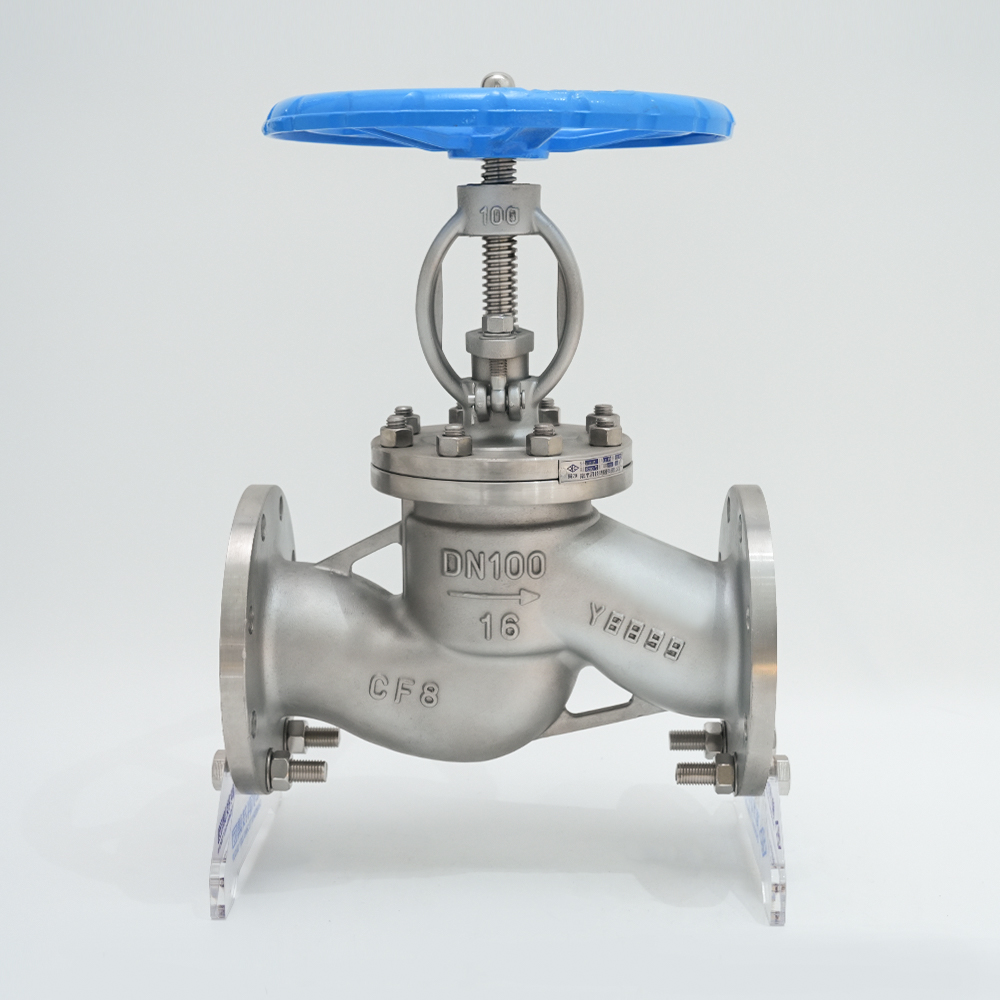

Vanne d'arrêt à bride en acier inoxydable J41W-16P

Contacterez-nous

Avantages et caractéristiques structurels

1. Le produit est conçu et fabriqué selon la norme nationale GB 12235, avec une structure raisonnable, une étanchéité fiable, des performances et une belle forme.
2. Vanne à clapet, surface d'étanchéité du siège de vanne en alliage à base de fer ou satellite (elie) en alliage à base de cobalt soudé, résistant à l'usure, haute température, corrosion, performance anti-abrasion, longue durée de vie.
3. Tige trempée et traitement à l'azote avec une bonne résistance à la corrosion et aux rayures.
4. Peut être utilisé avec une variété de brides de tuyaux standard et de types de surfaces d'étanchéité de bride pour répondre à divers besoins de projet et exigences des utilisateurs.
5. La variété des matériaux du corps, l'emballage et le joint peuvent être basés sur les conditions de travail réelles ou l'utilisateur demande une option raisonnable, et peuvent être appliqués avec toutes sortes de conditions de pression, de température et de milieu.
6. Scellé avec un raccord à vis, scellez le siège arrière ou le corps en acier inoxydable soudé, l'étanchéité et le remplacement fiable du fling d'une manière non-stop pratique et efficace n'affectent pas le fonctionnement du système.

Normes et standards

Conception et fabrication	Longueur de la structure	Pression nominale de température	Bride de connexion	Tests et inspections
GB 12235	GB 12221	GB 12224	JB/T79/82~1994 GB 9113 HG20592-20635	JB/T9092-1999 GB 13927

Matériau des composants principaux

Nom	Matériel
Corps/Capot	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Coin	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Tige	F304	F304L	F316	F316L	2CR13	F304	F304	F304	F304
Tige Nut	Aluminium Bronze
Emballage	PTFE/Graphite flexible				Graphite
Joint	Tapis enveloppant en PTFE/métal				Graphite
Glande	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Boulon					35CrMoA
Noix	Acier inoxydable				45、35CrMoA
Volant	Acier inoxydable Cast Steel

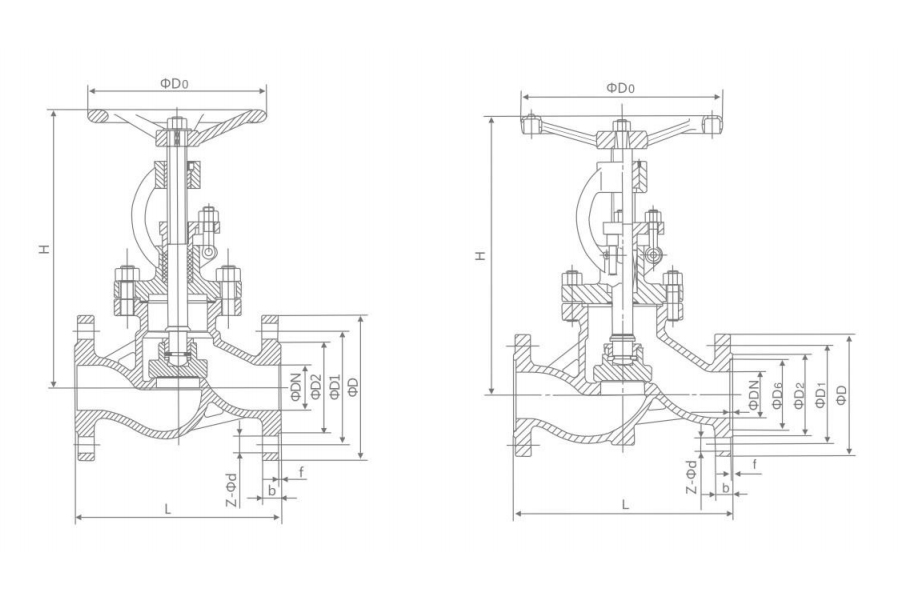

Principale dimension externe et de connexion

PN(MPa)	DN(mm)	Taille (mm)										Appareil électrique modèle	Épaisseur du mur
PN(MPa)	DN(mm)	L	D	D1	D2	D6	b-f	f2	Z-Φd	H	D0	Appareil électrique modèle	Épaisseur du mur
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	350 DZW	25
