| Matériau du corps | Fonte nodulaire |
| Modèle | D81X-16Q |
| Spécification | DN50-200 |
| Pression nominale | 1,0/1,6/2,5 MPa |
| Température de fonctionnement | 0-80°C |
| Supports applicables | eau |
| Normes de conception | GB/24924-2016 |

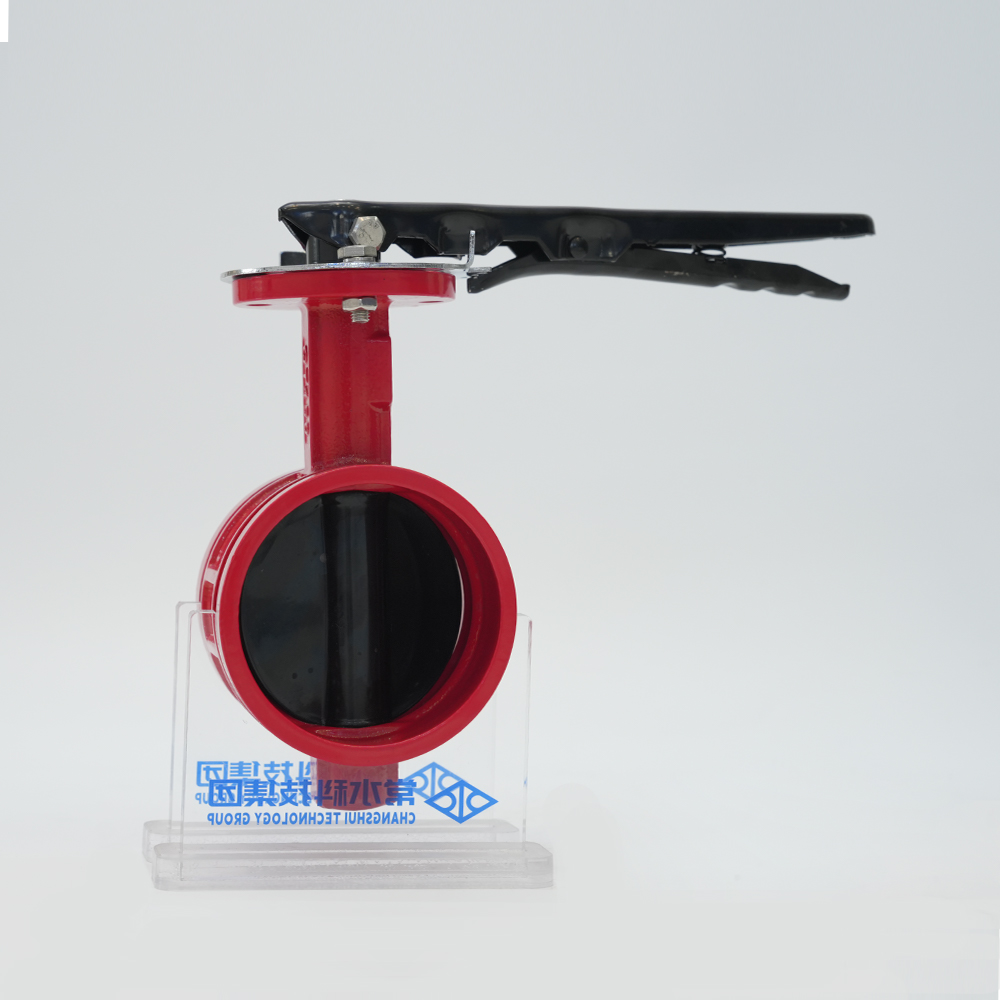

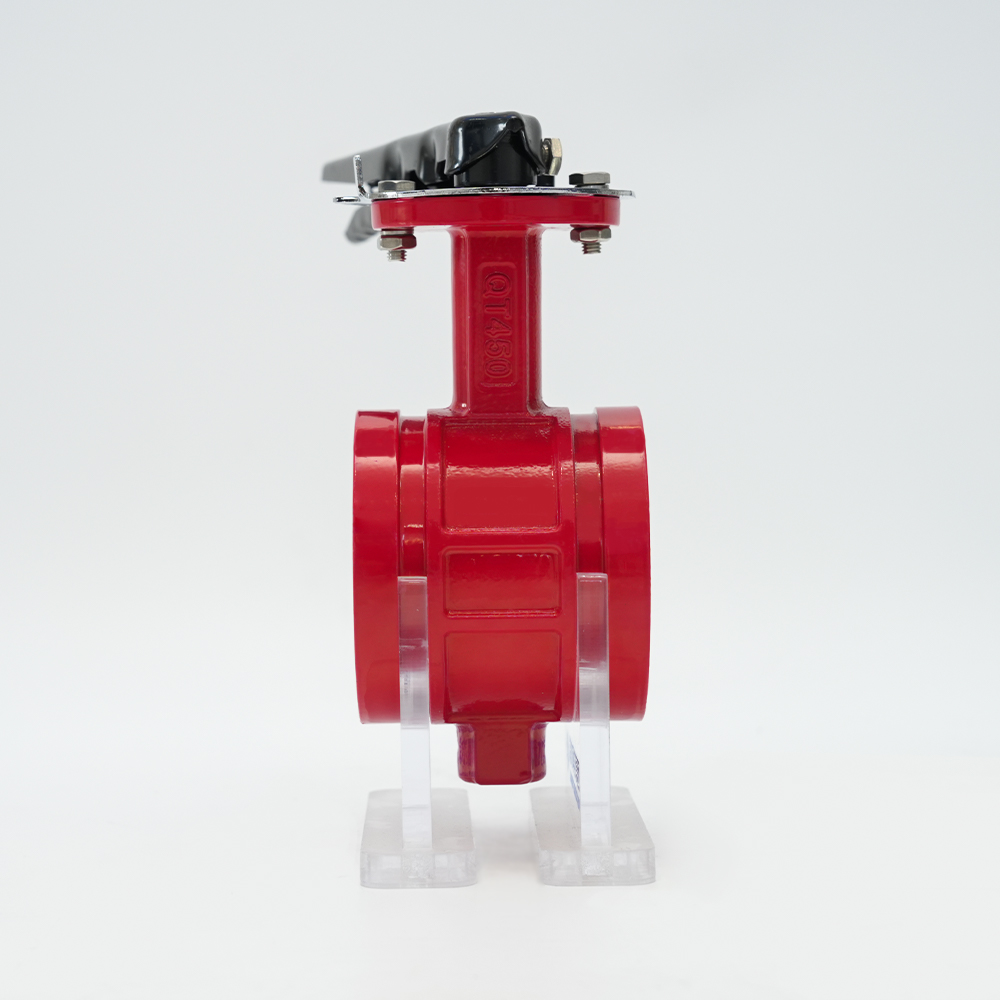

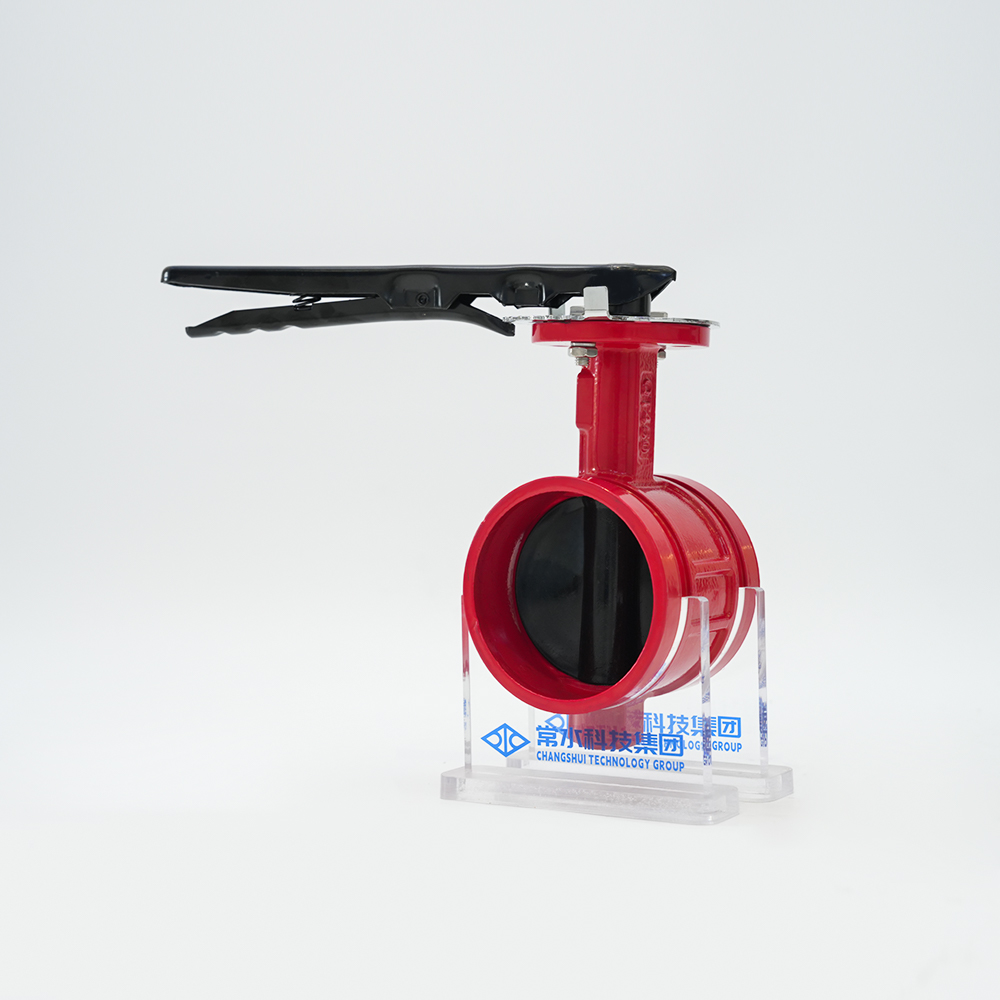

Présentation du produit
Cette vanne est une vanne papillon scellée en caoutchouc (NBR), largement utilisée dans les systèmes de canalisations d'approvisionnement en eau et de drainage dans l'énergie électrique, l'hydraulique, la métallurgie, l'industrie chimique, la construction urbaine et d'autres industries comme dispositif d'ouverture et de fermeture ou de régulation pour contrôler le flux des médias. La vanne papillon rainurée (à pince) est un nouveau type de vanne de raccordement conçue et fabriquée en introduisant des produits avancés similaires en provenance des États-Unis et d'Allemagne.
Caractéristiques
Il est rapide, facile et sûr à installer, n'est pas limité par le site d'installation, est pratique pour l'entretien des canalisations et des vannes, possède une isolation contre les vibrations et le bruit et surmonte la déviation provoquée par la connexion coaxiale des canalisations dans une certaine plage d'angle. Il résout les avantages de la dilatation et de la contraction thermiques causées par les différences de température.
Paramètres du produit

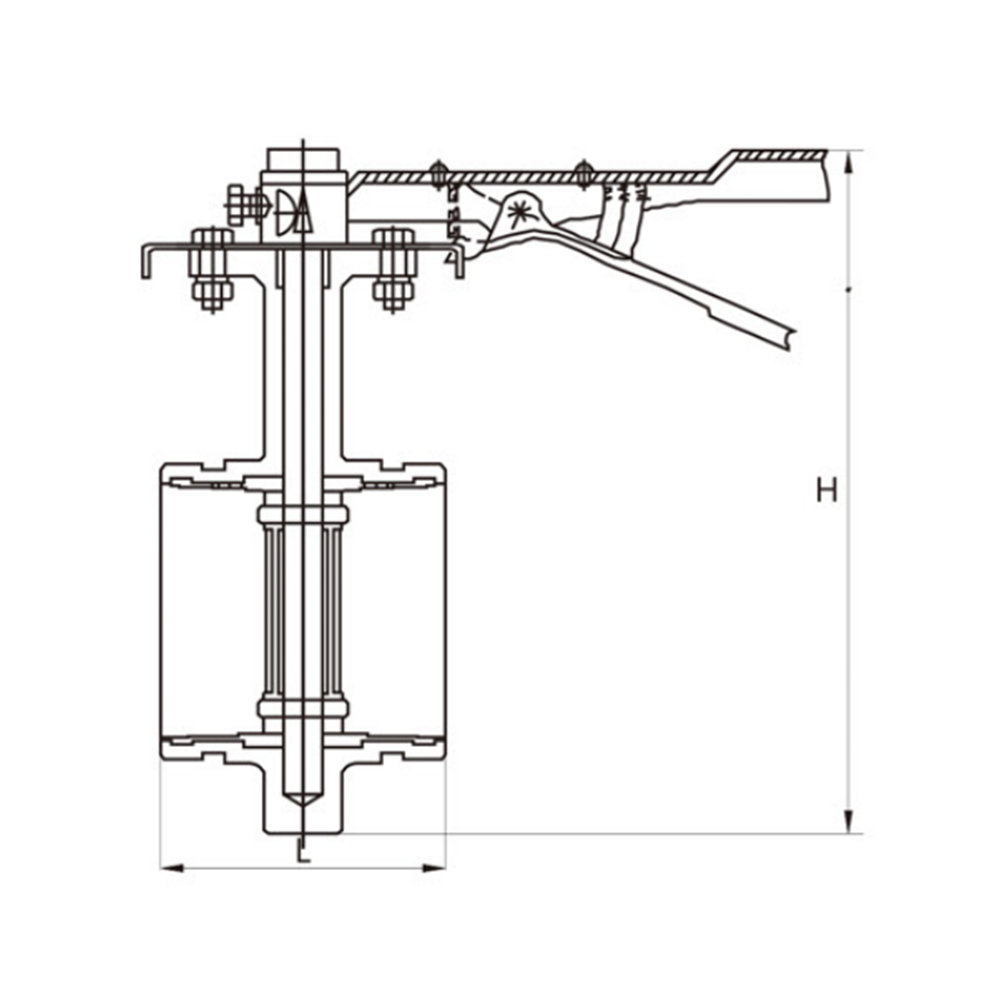

| D81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 80 | 80 | 80 | 102 | 110 | 110 |
| H | 180 | 195 | 215 | 260 | 285 | 315 |
| Cercle extérieur | 60 | 76 | 89 | 108 | 114 | 140 | 159 | 165 |
