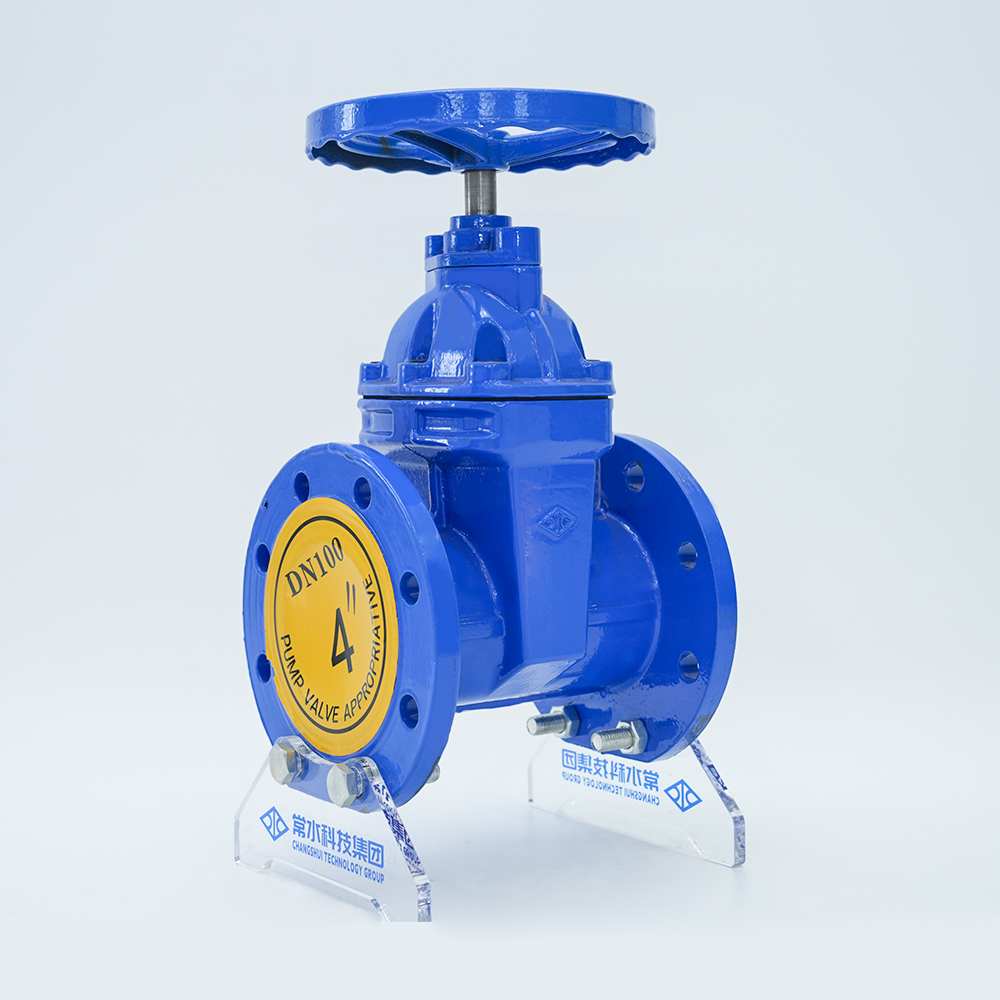

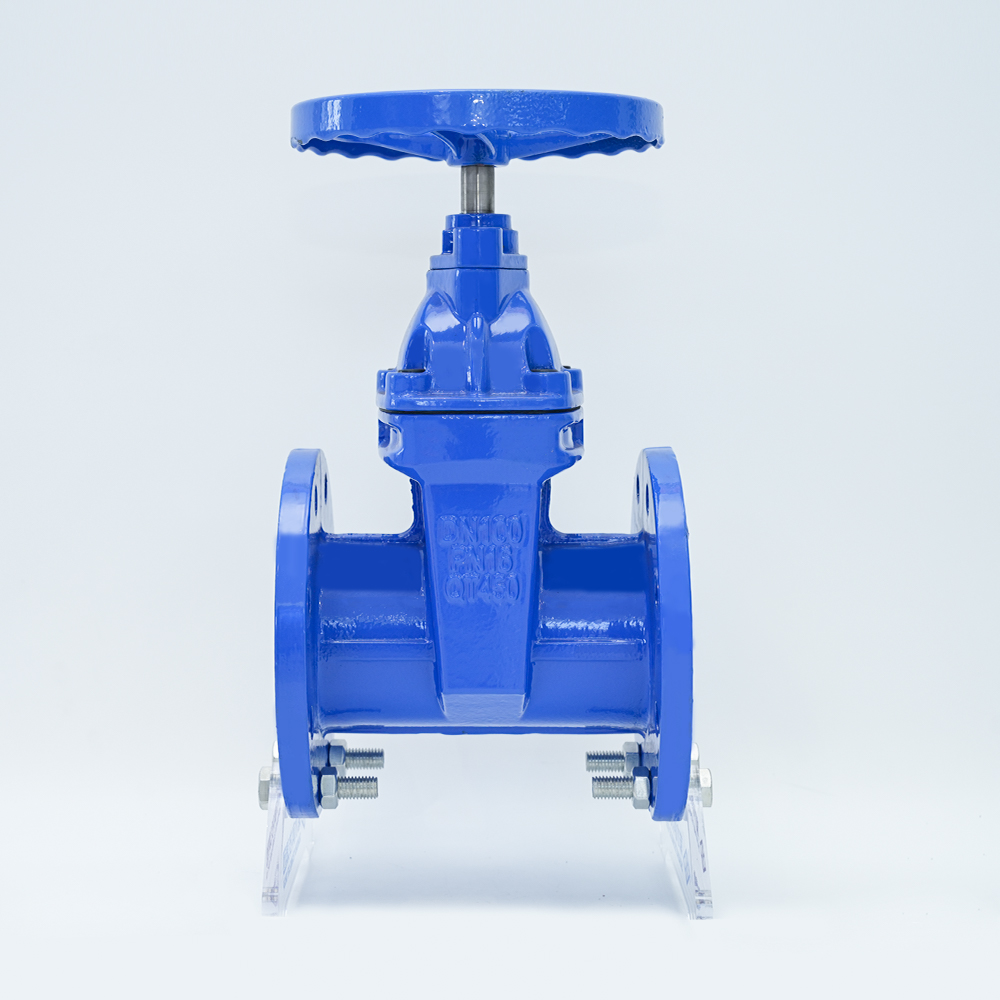

Vanne à vanne à joint souple à tige foncée Z45X-16Q

Les vannes produites par notre usine utilisent le revêtement en caoutchouc global de la plaque de vanne pour produire une compensation de déformation afin d'obtenir un bon effet d'étanchéité, surmontant les phénomènes courants de mauvaise étanchéité, de fuite et de rouille des vannes. Il est installé sur diverses canalisations et utilisé comme coupure bidirectionnelle. Il est largement utilisé dans les projets de pipelines tels que l'approvisionnement en eau et le drainage, la protection contre les incendies, la climatisation, le traitement de l'eau, l'administration municipale, la construction navale, l'électricité, la construction et l'alimentation pour contrôler les fluides.

Contacterez-nous

Matériau du corps	Fonte nodulaire
Modèle	Z45X-16Q
Spécification	DN50-1200
Pression nominale	1,0/1,6/2,5 MPa
Température de fonctionnement	0-80°C
Supports applicables	eau
Normes de conception	GB/24924-2016

Caractéristiques

Le robinet-vanne à tige dissimulée et à joint souple utilise le revêtement en caoutchouc global de la plaque-vanne pour produire une compensation de déformation afin d'obtenir un bon effet d'étanchéité. Il surmonte les phénomènes de mauvaise étanchéité, de fuite et de rouille des vannes générales et économise plus efficacement l'espace d'installation. Il peut être largement utilisé comme dispositif de régulation et d'interception dans les conduites de fluides telles que l'eau du robinet, les eaux usées, la construction, le pétrole, l'industrie chimique, l'alimentation, la médecine, les textiles, l'énergie électrique, les navires, la métallurgie, les systèmes énergétiques, etc.

Exigence de compétences

1. La vanne est conçue et fabriquée conformément aux normes GB/24924-2010 ;

2. La longueur structurelle de la vanne est conforme aux réglementations GB/T12221-2005 ;3. L'inspection et les tests doivent être conformes aux réglementations pertinentes GB/T13927-2008 ; 4. Les dimensions de la bride doivent être conformes aux réglementations GB/T17241.6-2008.

Spécification des performances

Taille nominale		40/1000				mm
Pression nominale		1.0		1.6		Mpa
Pression d'essai	Test de résistance	eau	1.5	eau	2.4
	Test d'étanchéité		1.1		1.76
	Test d'étanchéité à l'air		0.6		0.6
Température applicable		0-80 ℃
Supports applicables		Eau, huile, etc.

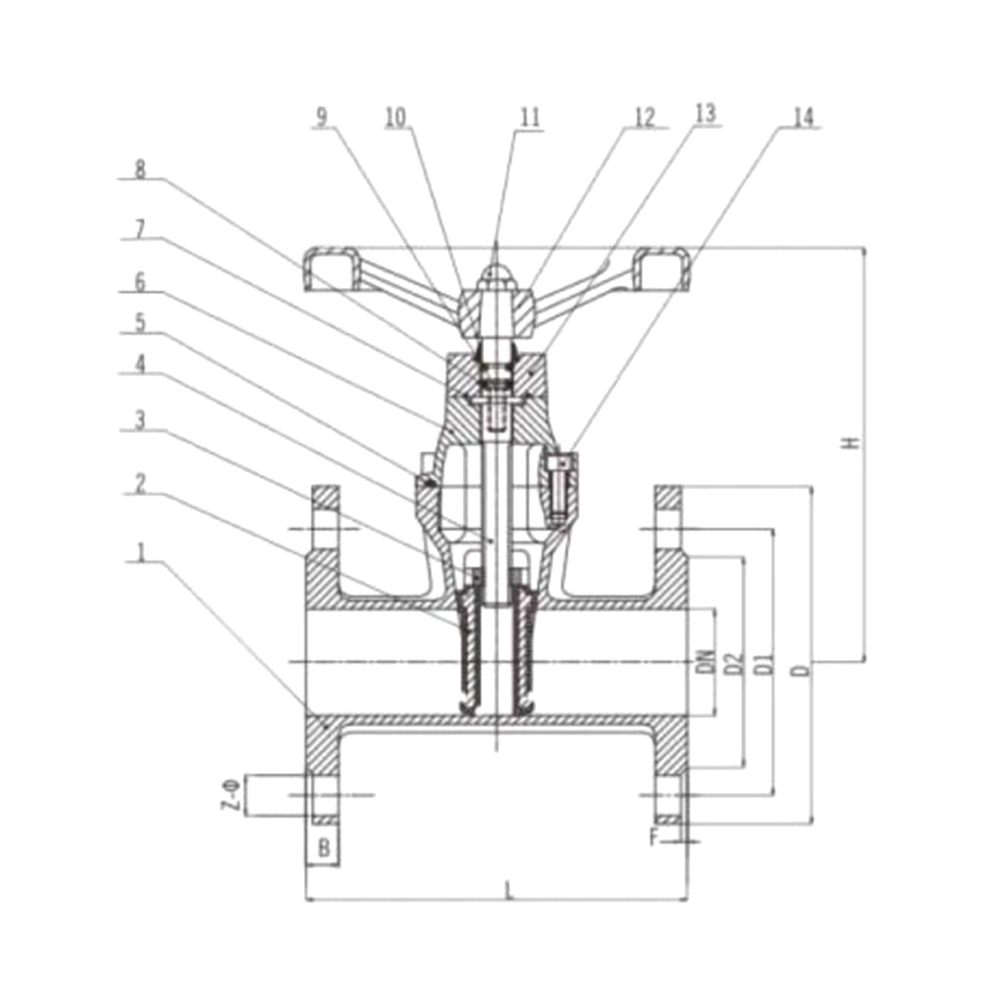

Matériau principal

Numéro de série	Nom	Matériel
1	Corps de vanne	QT450
2	Plaque de soupape	QT450-NBR
3	Écrou de tige	QT450
4	Tige	20Cr13
5	Joints à bride moyenne	NBR
6	Bonnet	QT 450
7	Joints toriques	NBR
8	Joints toriques	NBR
9	Boulons à tête fraisée	35#
10	Jaquette	NBR
11	Vis à tête de jardin	35#
12	Volant	QT 405
13	Glande	QT 450
14	Boulons à tête fraisée	35#

Principales dimensions extérieures et dimensions de connexion (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Principales dimensions extérieures et dimensions de connexion (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
