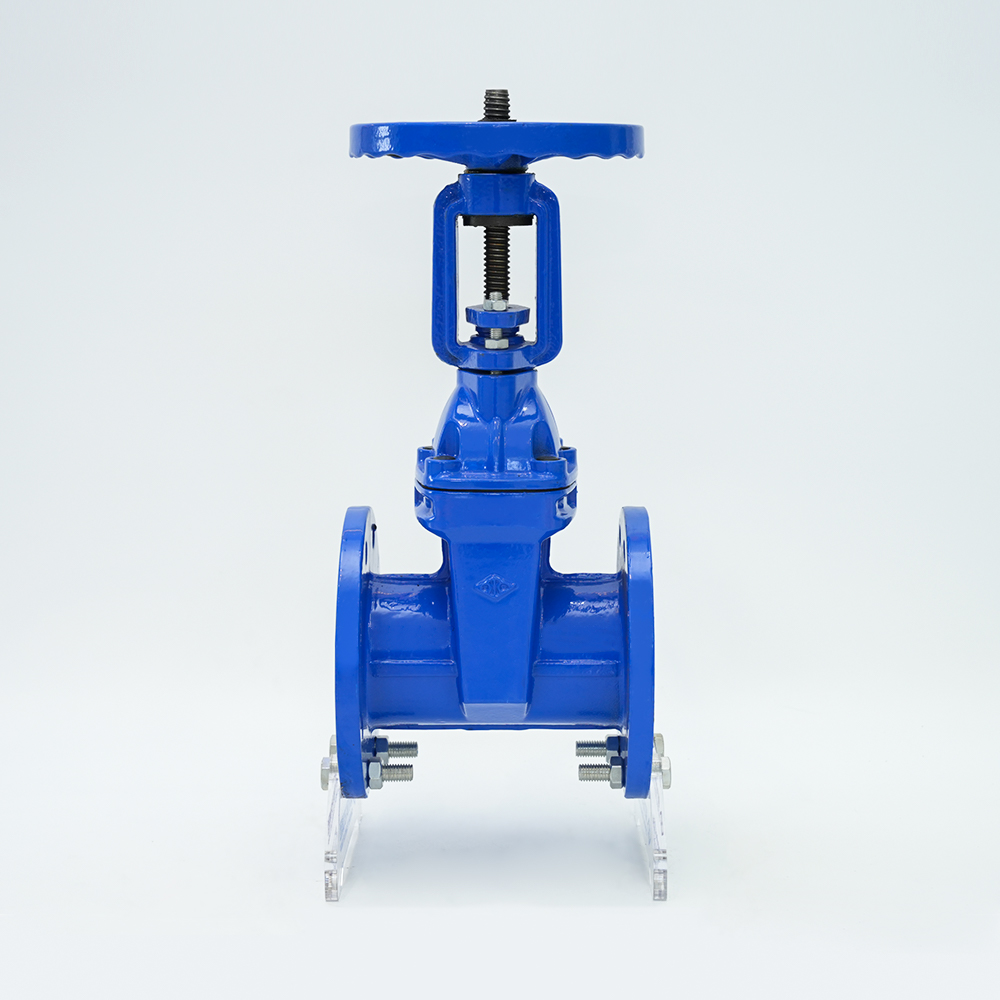

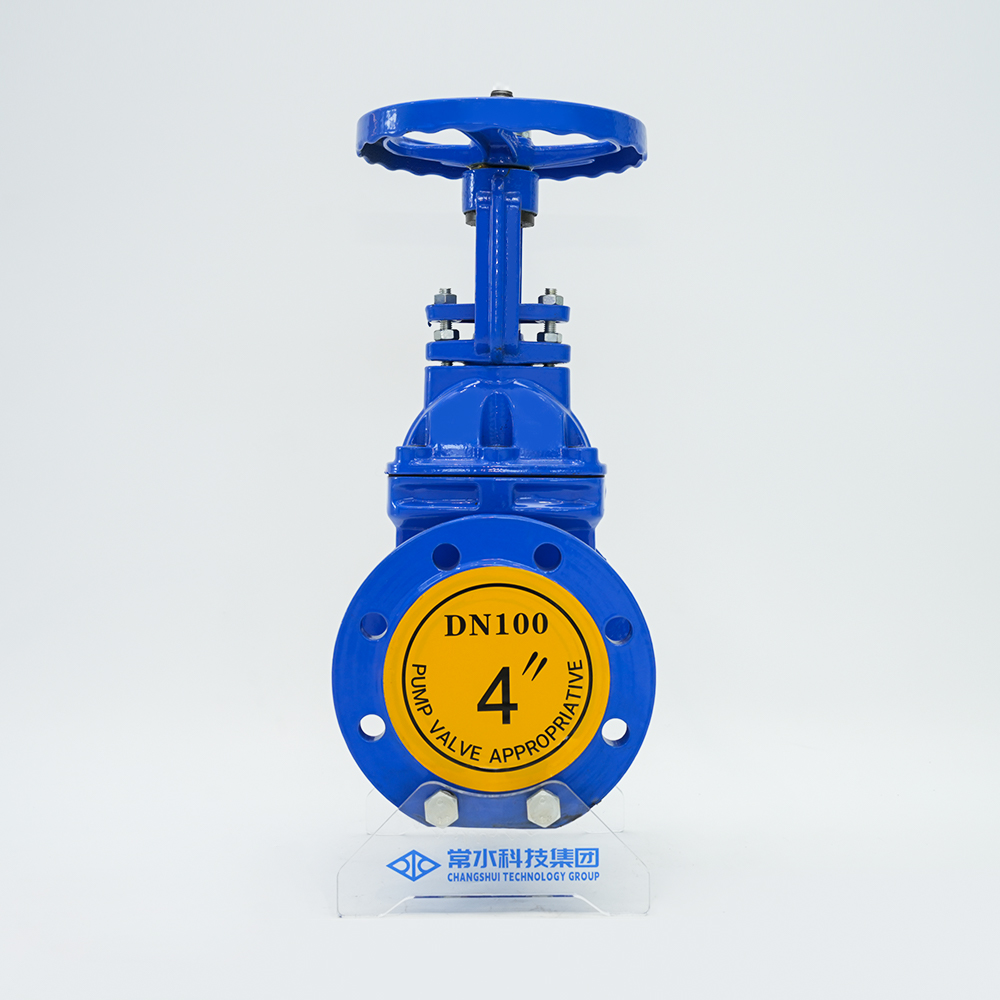

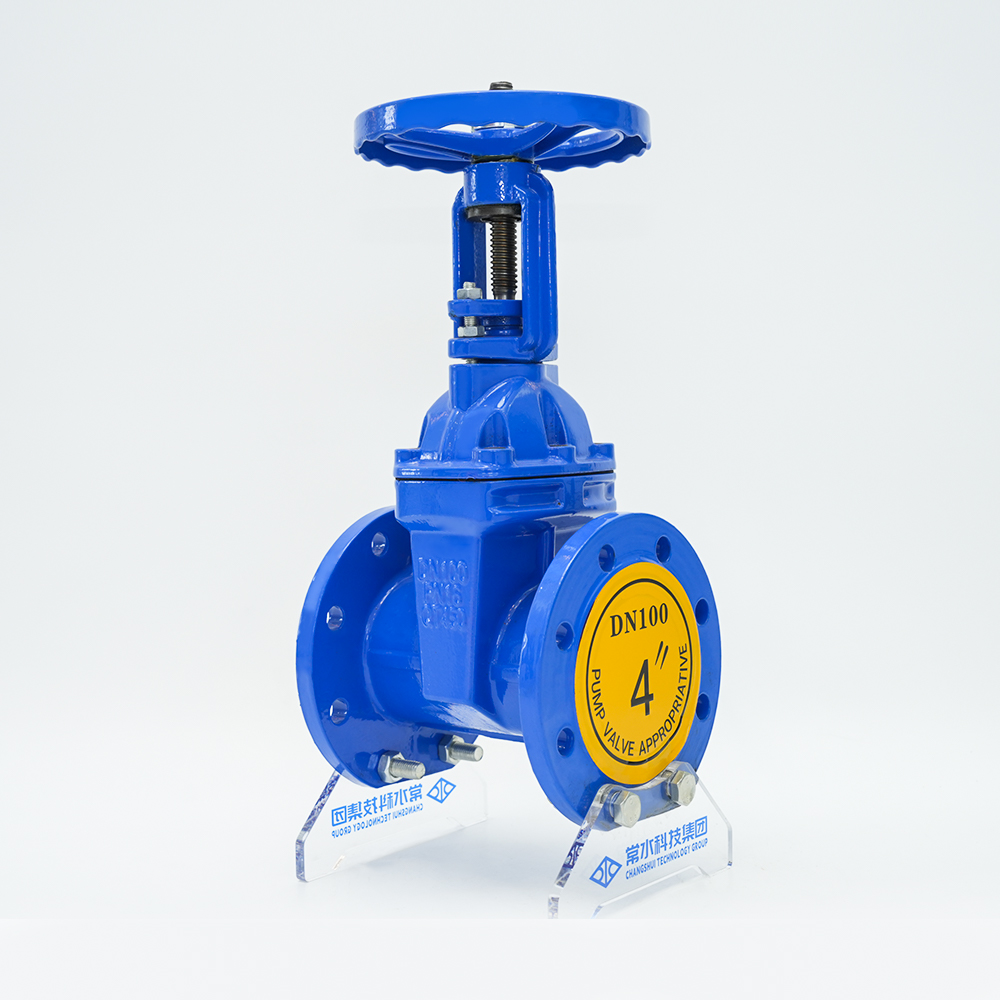

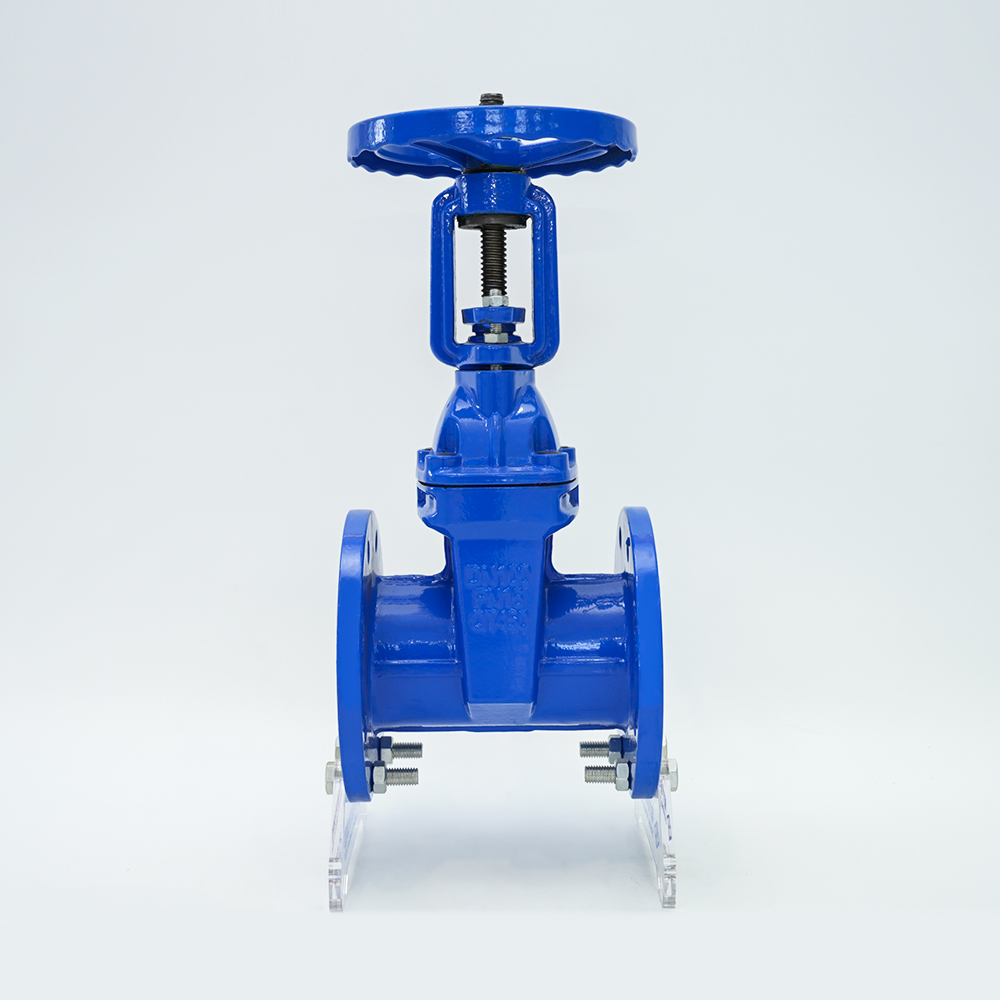

Vanne à vanne à joint souple à tige montante Z41X-16G

Les vannes produites par notre usine utilisent le revêtement en caoutchouc global de la plaque de vanne pour produire une compensation de déformation afin d'obtenir un bon effet d'étanchéité, surmontant les phénomènes courants de mauvaise étanchéité, de fuite et de rouille des vannes. Il est installé sur diverses canalisations et utilisé comme coupure bidirectionnelle. Il est largement utilisé dans les projets de pipelines tels que l'approvisionnement en eau et le drainage, la protection contre les incendies, la climatisation, le traitement de l'eau, l'administration municipale, la construction navale, l'électricité, la construction et l'alimentation pour contrôler les fluides.

  • Vanne à vanne à joint souple à tige montante Z41X-16G
  • Vanne à vanne à joint souple à tige montante Z41X-16G
  • Vanne à vanne à joint souple à tige montante Z41X-16G
  • Vanne à vanne à joint souple à tige montante Z41X-16G
  • Vanne à vanne à joint souple à tige montante Z41X-16G
  • Vanne à vanne à joint souple à tige montante Z41X-16G
Contacterez-nous

Descriptif

Matériau du corps

Fonte nodulaire

Modèle

Z41X-16Q

Spécification

DN40-1000

Pression nominale

1,0/1,6/2,5 MPa

Température de fonctionnement

0-80°C

Supports applicables

eau

Normes de conception

GB/24924-2016


Présentation du produit

Le robinet-vanne à tige montante à bride adopte une structure de tige de vanne externe, et la tige de vanne tourne et se déplace axialement. La vanne monte et descend avec la tige de vanne pour s'ouvrir et se fermer, et l'ouverture de la vanne peut être directement observée. Il est largement utilisé dans les projets de canalisations tels que l'approvisionnement en eau et le drainage, la protection contre les incendies, la climatisation, le traitement de l'eau, l'administration municipale, la construction navale, l'énergie électrique, la construction et l'alimentation pour transporter des canalisations de fluides comme fluide de contrôle.

Caractéristiques

1. La résistance du fluide est faible et la surface d'étanchéité est moins érodée et érodée par le milieu.

2. L'ouverture et la fermeture nécessitent moins d'efforts.

3. Le sens d'écoulement du fluide n'est pas limité, le débit n'est pas perturbé et la pression n'est pas réduite.

4. Forme simple, longueur structurelle courte, bon processus de fabrication et large gamme d'applications.


Caractéristiques du produit

Pression nominale : 1,0-2,5MPa DN : 50-1 200
Température de fonctionnement : 0-80°C Milieu Applicable: propre/eaux usées, huile
Norme de bride : GB/T17241-98 Norme de longueur : GB12221-89

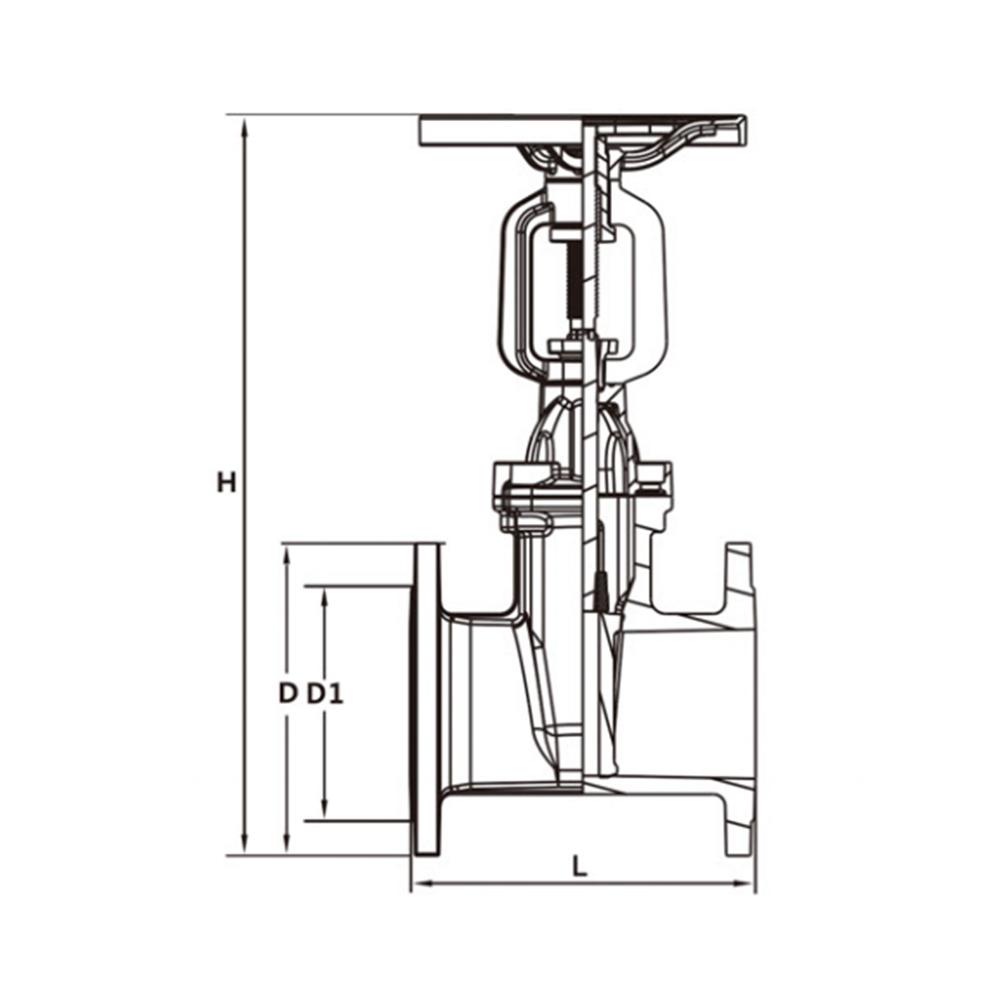

Paramètres du produit

Z41X-16Q DN 50 65 80 100 125 150 200 250 300 350
L 178 190 203 229 254 267 292 330 356 381
H 365 406 465 520 630 690 870 1050 1210 1300
D cercle extérieur 165 185 200 220 250 285 340 405 460 520
n nombre de trous 4 4 8 8 8 8 12 12 12 16
Centre D1 125 145 160 180 210 240 295 355 410 470
Volant 180 215 285 330 380 465
