| Matériau du corps | Fonte nodulaire |
| Modèle | Z85X-16Q |
| Spécification | DN50-300 |
| Pression nominale | 1,0/1,6/2,5 MPa |
| Température de fonctionnement | 0-80°C |
| Supports applicables | eau |
| Normes de conception | GB/24924-2016 |
Présentation du produit
Il est utilisé pour couper, connecter et réguler le fluide dans le pipeline. Il présente de bonnes caractéristiques de contrôle des fluides et de bonnes performances de fermeture et d'étanchéité. Il est largement utilisé dans les milieux corrosifs tels que la métallurgie, l'énergie électrique, le pétrole, l'industrie chimique, l'air, le gaz, les gaz combustibles ainsi que l'approvisionnement et le drainage de l'eau. sur le pipeline.
Caractéristiques
1. La plaque de soupape est entièrement recouverte de colle, qui présente de bonnes performances de revêtement et une taille précise pour assurer la fiabilité du joint ;
2. Le fond de la vanne adopte le même type de fond plat que la conduite d'eau, ce qui ne provoque pas d'accumulation de débris ;
3. L'ensemble de la vanne est peint avec de la résine époxy non toxique pour éviter la corrosion et la rouille. Il peut être utilisé non seulement pour les systèmes d’eau potable mais également pour les systèmes d’égouts ;
4. L'écrou de presse-étoupe est utilisé pour l'étanchéité auto-serrante ; améliorant considérablement les performances d'étanchéité ;
5. Il est extrêmement pratique de remplacer les pièces d'usure.

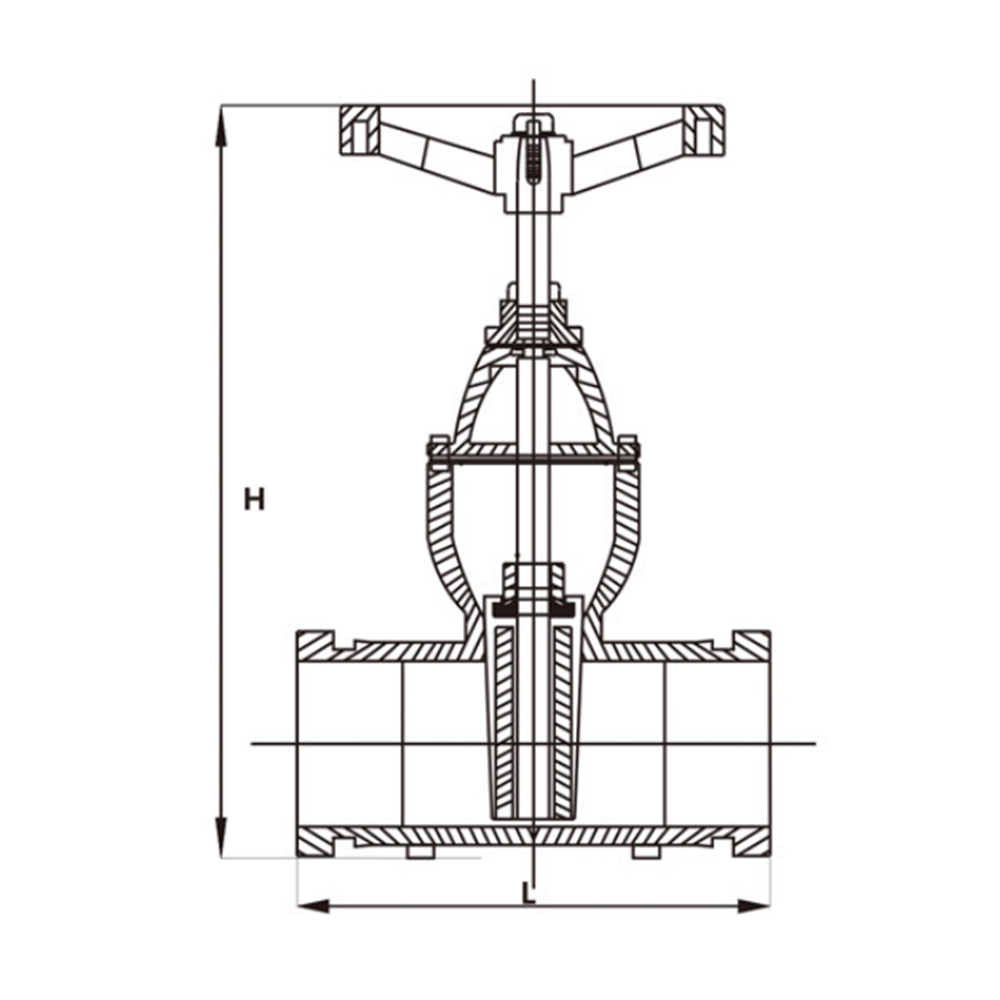

Paramètres du produit
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Cercle extérieur | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Volant | 180 | 215 | 285 | 330 | 380 |
